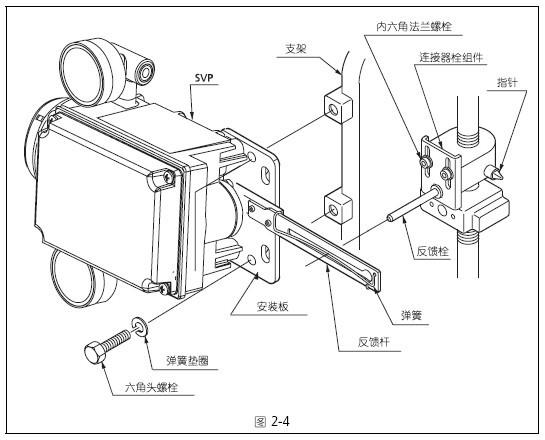

AVP100智能阀门定位器配直行程执行机构示意图

如何把SVP 装到直行程执行机构上。
1.用提供的2 个六角头螺栓（M8）和弹簧垫圈把安装板牢牢地固定到SVP 上。
2.用内六角法兰螺栓把连接器栓组件装到指针上。
3.把阀门开度设定到50%。
4.一边在反馈杆设定为水平方向的情况下将1/4 英寸（6 mm）反馈栓穿过反馈杆弹簧上面
的槽口，一边用提供的螺栓和垫圈把装配好的SVP 固定到执行机构上。
5.如下图所示，确保反馈杆和反馈栓成直角。
