Azbil（阿自倍尔 / 山武）高精度传感器：检测原理 + 技术优势

Azbil 依托自研光学算法、MEMS 微加工、蓝宝石传感基材、数字信号自研处理四大核心技术，覆盖激光测距 / 光电、压力、热式流量三大主力高精度产品线，分辨率可达0.1μm 级，是锂电、半导体、精细化工精密制程主流选型Azbil Corporation.

一、主流品类高精度检测原理

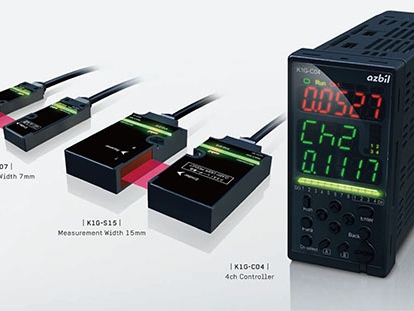

1、K1G 系列激光高精度位置传感器（光学旗舰，0.1μm 分辨率）

1. 光路硬件：特制准直平行激光器 + CMOS 线性阵列感光芯片，发射近乎无发散平行光束穿透被测物料；

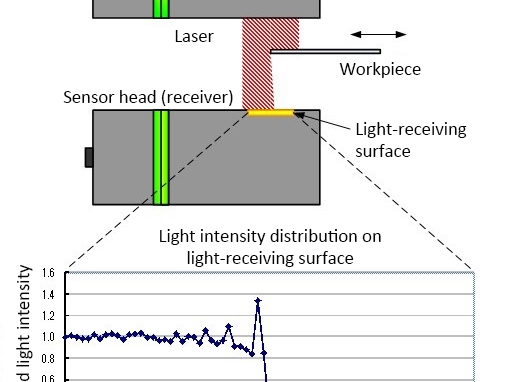

2. 核心算法：FDN 菲涅尔衍射修正算法（Azbil 独家）普通光电仅靠明暗分界判定边缘，透明玻璃 / 薄膜边缘会产生菲涅尔衍射光斑畸变，测量误差大；Azbil 通过衍射光强曲线拟合、亚像素拆分运算，修正衍射带来的边界偏移，透明 / 半透明工件也能精准测边；
3. 信号采集：CMOS 逐点采集遮光区衍射光强，高速 ADC+250μs 周期运算，把像素点位换算成物理尺寸，实现 ±0.1μm 重复定位精度Azbil Corporation。

2、V8 蓝宝石电容式压力传感器（工业高精度压力）

1. 基材原理：蓝宝石单晶膜片 + 硅应变电桥，蓝宝石耐高温、无蠕变，受压后膜片均匀形变，电容极板间距变化转化电容差；
2. 应力平衡结构：传感膜片边缘加厚，抵消封装应力、温度应力；芯片表面凹凸微结构，打散介质结垢附着，抑制零点漂移；
3. MEMS 一体化：单片集成测温补偿电阻，硬件自带温漂修正，1ms 极速响应。

3、μF 热式 MEMS 微型流量传感器（微小流体测量）Azbil Corporation

1. 硅基 MEMS 芯片（1.7mm 方形超薄膜片）：中心加热电阻、两侧对称测温电阻，硅膜厚度仅 1μm；
2. 热传导检测：流体流过带走热量，两侧测温电阻温差和介质质量流量线性相关；芯片内置温压补偿回路，直接输出质量流量，不受介质温压波动影响；
3. 涡流配套（MVF 涡街流量计）：微型 MEMS 芯片捕捉旋涡脉冲，把涡旋频次换算流量，量程比做到 100:1~160:1。

4、通用高精度光电传感器（AD 系列）

• 调制脉冲光源 + 同步选频接收：发射特定高频调制红外 / 红光，接收器只解析同频信号，滤除阳光、车间频闪、电焊杂光干扰；
• 一键示教智能阈值：MCU 自动采集有无物料的光强基准，自适应半透明薄膜、镜面金属检测，杜绝误触发。

二、五大核心技术优势

1、测量精度越级，攻克行业检测难点

• 激光类：常规光电 10μm 级别，Azbil K1G 做到0.1μm 分辨率，可在线检测超薄锂电极片、LCD 玻璃边缘、薄膜跑偏；独家透明体检测，普通传感器无法穿透玻璃衍射干扰Azbil Corporation；
• 压力类：蓝宝石基材零点漂移仅为普通陶瓷传感器1/10，V8S 耐高温 250℃，强腐蚀化工介质长期稳定性优异；
• 流量类：热式 MEMS 实现ml/min 级微小气 / 液量测量，超低流速不漏检，量程比远超普通叶轮流量计。

2、自研全链路数字处理，抗环境干扰强

1. 全系列内置专用运算 MCU，硬件级温漂、线性、介质补偿，不用外置补偿仪表；
2. 激光 / 光电搭载动态增益自适应，粉尘、水汽工况自动修正感光阈值；
3. 数字总线原生支持EtherCAT、MECHATROLINK-III，线缆最长 25m 远距离布线无信号衰减，适配自动化整线组网Azbil Corporation。

3、结构小型化 + 耐用设计，适配狭小精密设备

• MEMS 芯片微型化，传感器本体体积比竞品缩小 40%，方便安装在锂电辊压、半导体封装狭小工位；
• 压力、流量产品 IP67 防护，蓝宝石 / 氟化树脂接液，耐酸碱、有机溶剂腐蚀，医药、高纯流体制程免频繁更换备件。

4、高速响应适配高速产线

• K1G 采样周期250μs、压力传感器响应 1ms、流量毫秒级反馈，适配高速卷绕、高速裁切在线闭环控制；普通传感器毫秒～十毫秒级延时，高速工况数据滞后。

5、全场景一体化集成，降配套成本

1. 流量、压力传感器集成温压补偿电路，无需额外加装温度、压力变送器，减少元器件与布线；
2. 标配 4~20mA、RS485、脉冲多制式输出，直连 PLC / 数显，即装即用，缩短设备调试周期。

三、典型应用场景

锂电极片纠偏、光学玻璃裁切、半导体湿制程药液监控、精细燃气配比控制、化工高压介质压力测控、食品微量流体配料。
