温度调节器TY9800Z安装接线说明

山武插入型温度调节器TY9800Z概要
插入型温度调节器TY9800Z 是用于气体和液体的比例式温度调节器，应用于风管、水箱和锅炉的温度控制中。
山武插入型温度调节器TY9800Z特点
1） 调节器通过插入液体的感温元件检测温度变化，并通过隔膜、设定装置以及调整机构使电位计产生作用。
2） 温度设定可通过正面的设定钮，而比例带调节则可通过本体内的比例带调节刻度盘来进行。

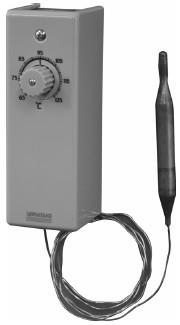

山武插入型温度调节器TY9800Z图片

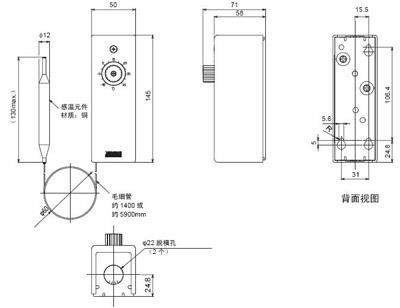

山武插入型温度调节器TY9800Z尺寸图

山武插入型温度调节器TY9800Z规格

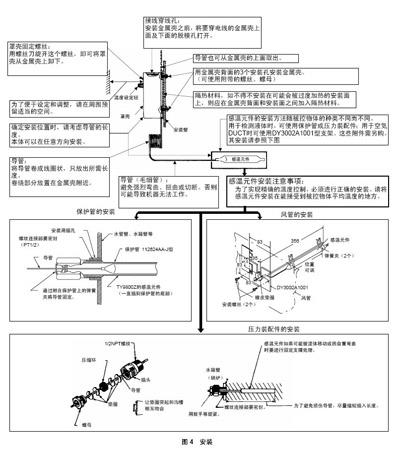

山武插入型温度调节器TY9800Z安装图

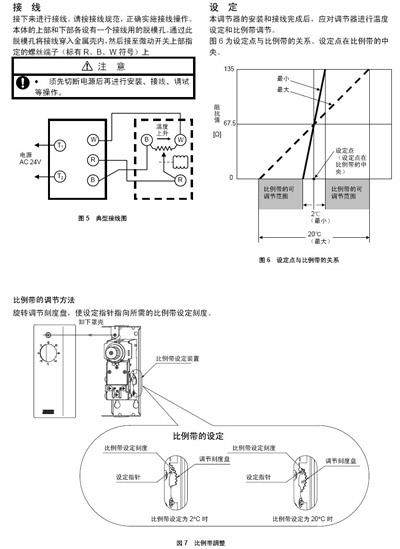

山武插入型温度调节器TY9800Z接线图
