Q455C/Q455D/Q455F联动装置安装图

1.在联动装置的框架与阀盖贴紧的状态下，将固定螺丝拧紧。

2.将导向管放到框架的缸内。

3.将夹具安到阀杆按钮上，将导向管连接到阀杆上。

4.将执行器放到联动装置的框架上，请用附带的螺栓、螺母和垫圈（各4个）来固定。
5.通过检查电机轴键槽的位置，来确认执行器处于“关闭位置”。

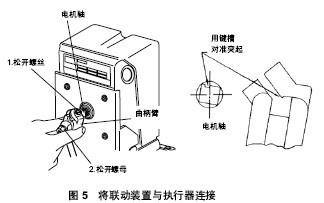

6.将曲柄壁插入到电机轴内，以便将阀门联动装置连接到执行器上。此时，请将曲柄壁的突起与电机轴的键槽对准。

7.为了设定阀门扬程，手动旋转调整轴，将刻度盘上的红色指示器调节到正确的位置。

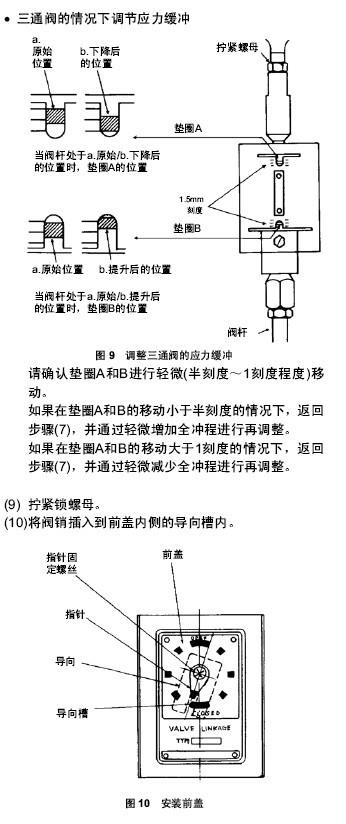

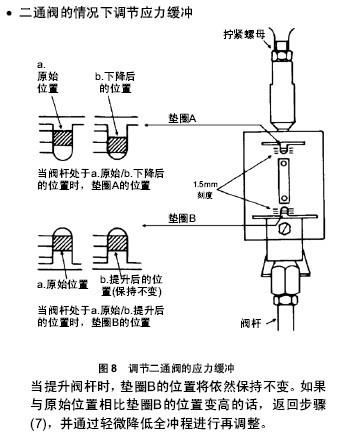

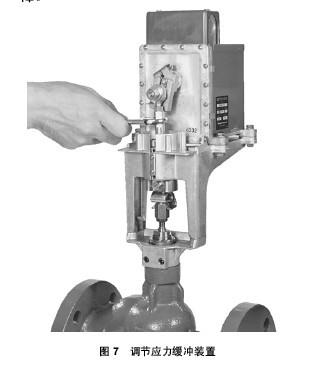

8.用扳手转动调整轴（参照图7），如图8、9所示，使垫圈以半刻度至1刻度的程度移动，从而调节应力缓冲装置。
该调解需要格外小心。请注意如果移动垫圈超出所需的范围，将导致应力缓冲装置和其它设备发生故障。

9.拧紧锁螺母。
10.将阀销插入到前盖内侧的导向槽内。
