山武风机盘管电动两通阀安装使用说明

GY-VT系列是小型电动两通阀和三通阀门，用于风机盘管装置和各种加热/冷却系统。

山武风机盘管电动两通阀特点
电动机具有很长的使用寿命。
弹簧复位功能可确保使用安全。
阀体承压等级问2mpa。
执行器可适应于各种电压。

执行器直接安装在阀门上，无需连接器。
常闭阀具有手动开启功能。
无需任何工具即可更换执行器。

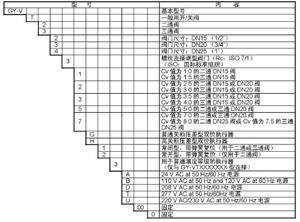

山武风机盘管电动两通阀选型表

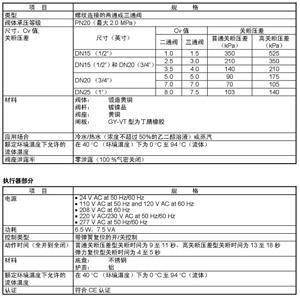

 山武风机盘管电动阀技术参数

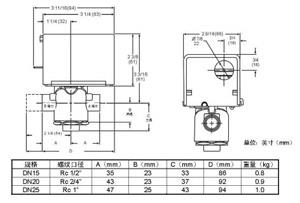

 山武风机盘管电动阀尺寸表

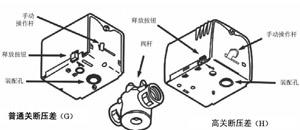

山武风机盘管电动阀部件名称

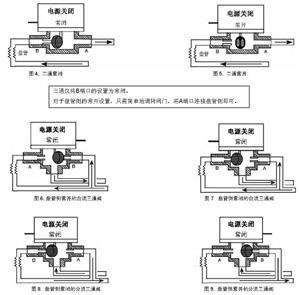

山武风机盘管电动阀安装图

山武风机盘管电动阀安装注意事项
1.阀门与管道连接
管道与阀门通过螺纹连接。在阳螺纹（不包括末端两条螺纹）上缠上聚四氟乙烯带。用于将管道宣如

阀门，尽可能旋转到底。用扳手将阀门完全紧固到官道上。切勿过度紧固或滑丝。
2.执行器到阀门
慢慢将执行器的手动操作杆锁在接触位置（仅常闭执行器标记“OPEN(开启)"）.按下释放按钮。将阀

门对准执行器以确保阀杆插入执行器底部的装配孔。将执行器与阀门连接好后，再松开按钮。
3.安装预防措施
阀门可以垂直或水平安装。如果水平安装，必须与竖直向上位置成90度以内角。如果阀门垂直安装

（竖直位置），应当小心确保没有湿气进入执行器内。阀门和执行器不得顶部向下安装。

4.管道安装和应用提示
阀门必须安装在闸板为逆流关闭的位置。当执行器安装到常闭阀时，必须用手动操纵杆将执行器设置

在开启的位置。当阀门首次通电操作时，执行器的手动操作杆将切换到自动位置。在安装后冲洗管道

系统时需使用手动操纵杆。阀门被设计用于密闭的循环加热或冷却系统。不推荐再有大量补水的开放系统中使用。

开放系统中溶解的氧气和氯气会损伤阀体材料，导致阀门过早损坏。由于冷冻水应用中的冷凝现象，所以要安装在接水盘内。

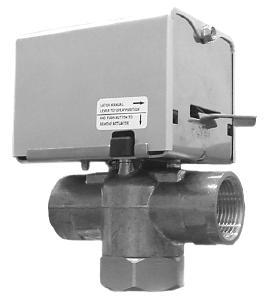

山武风机盘管电动阀图片
