山武三通电动调节阀VY54系列技术资料

山武三通电动调节阀功能

执行器配有一台可逆同步电机，可在低压24 V AC 下运行。

可使用5 种控制信号操作ACTIVAL。内置的反馈电位计，结合一个比例控制电子控制器，可实现比例控制。
135 Ω 公称电阻输入结合一个比例控制电动控制器，可实现比例控制。4-20 mA DC，2-10 V DC 以及0-10
V DC 输入，结合一个直接数字控制器（DDC），可实现比例控制。

山武三通电动调节阀阀门部分
项 目 规 格
型号 配有法兰连接件的三通阀
阀体额定压力 JIS 10K（最高压力0.98 MPa）
公称尺寸
（英寸）Cv
最高关断压差
（额定值）
DN50 （2） 45 300 kPa
DN65 （21/2） 70 200 kPa
尺寸，Cv，
最高关断压差
DN80（3） 100 150 kPa
（100 kPa 转向）
材料 阀体： 灰铸铁（JIS FC200）
扣环： 不锈钢
阀球，阀杆： 不锈钢
座圈： 加有填料的聚四氟乙烯
压盖填料： 非石棉填料
垫圈： 非石棉接合垫片
管道连接 JIS 10K 法兰连接：全平面（FF）
允许流体温度 0 °C 至 100 °C ?不得使流体冻结。
流量特性 线性特性
幅度变化范围 30 : 1
支座泄漏 0.1%的额定Cv 值
阀体涂漆 灰色（相当于Munsell 5B 4/1）
适用流体 冷/热水
安装方向 可在垂直（安装的执行器位于阀门的正上方）到侧向之间的任何位置安装
需接合的执行器 与阀接合执行器部分（1/2）

山武三通电动调节阀图片

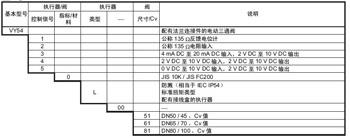

山武三通电动调节阀选型表

山武三通电动调节阀流量特性及方向

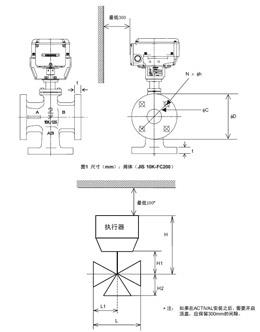

 山武三通电动调节阀阀体尺寸

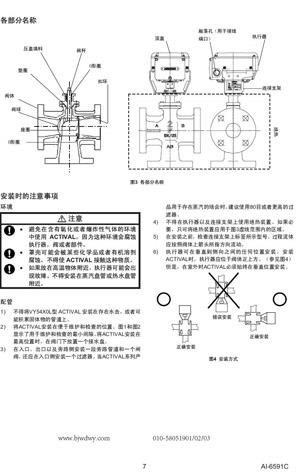

     山武三通电动调节阀各部件名称

  山武三通电动调节阀正确安装方向

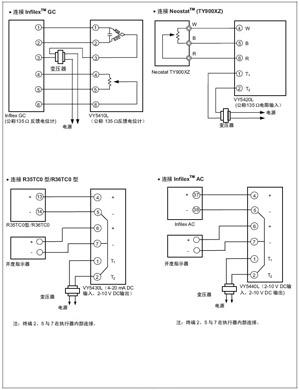

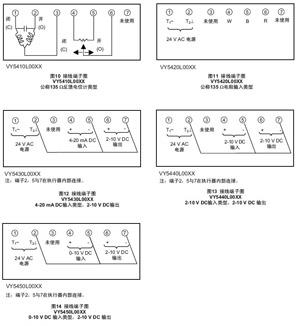

 山武三通电动调节阀接线图

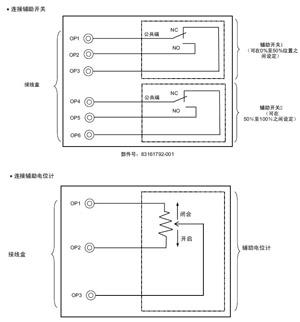

山武三通电动调节阀接辅助电位计图
