山武执行器MY3000系列安装使用说明

控制电机MY3000 是电机的一种。该电机通过与联动装置组合可对控制阀和风门进行操作。
控制方法如下：
① 当与一个数字控制器(如WY5111等)组合时，带有内装式公称135Ω反馈电位计的控制电机进行比例控制。
② 当与一个电比例控制器(如TY9000、TY991等)组合时，公称135Ω电阻输入型进行比例控制。
③ 当与一个数字控制器(如WY5111、R15/35/36等)组合时，4～20mADC输入型进行比例控制。
④ 当与一个数字控制器(如WY5117等)组合时，2～10VDC输入型进行比例控制。
⑤ 当与一个数字式控制器(如WY7207等)组合时，ON/OFF或浮动型进行浮动控制。

在将该控制电机与控制阀组合的情况下，通过使用阀门
联动装置Q455 进行安装；在将该控制电机与风门组合
的情况下，通过使用风门联动装置Q605 进行安装。

山武执行器MY3000系列特点
(1) 备有丰富的控制输入信号类型。
(2) 功率低，使用寿命长。
(3) 辅助开关的安装简单易行。
(4) 通过联动装置，可驱动各种尺寸的阀门、风门。

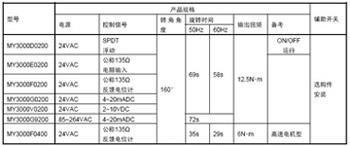

山武执行器MY3000系列选型表

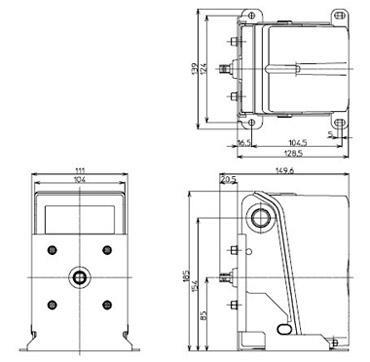

山武执行器MY3000系列外型尺寸图

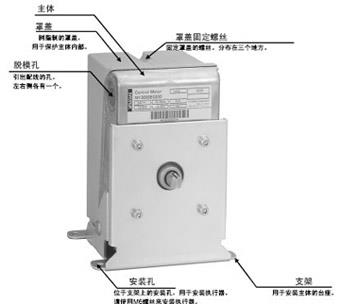

山武执行器MY3000系列各部件名称

安装方位
以输出轴为基准从正面到水平方向的范围，可以在任
何方位进行安装。但是，请勿将输出轴朝上进行安装。

与控制阀组合的情况
将MY3000与控制阀(V5063A、V5064A、V5065A等)
组合的情况下，使用Q455C、D阀门联动装置来进行。
有关组合步骤请按照其阀门联动装置的规格·使用说
明书(AI-4051C)来进行。
● 与风门组合的情况下
将MY3000与风门组合的情况下，请按照Q605风门联
动装置的规格·使用说明书(AI-4062C)来进行。
曲柄臂组合在电机主轴上使用，附属于Q605风门联动
装置。
将MY3000组合在风门联动装置上时，请使用附属在
执行器上的M6螺丝，以及风门联动装置附属的M6螺
母来进行固定。

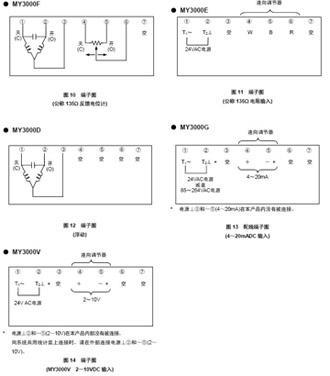

山武执行器MY3000系列接线端子台

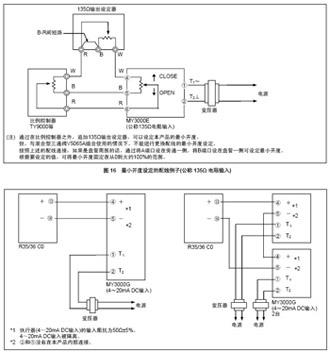

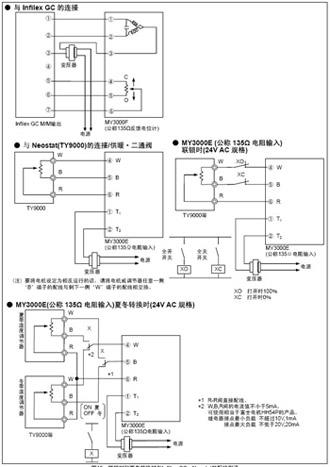

山武执行器MY3000系列配线安装步骤

配线步骤
① 在进行配线连接的情况下，需要在本产品上打开脱模孔。脱模孔位于本产品的两侧。(参照图2)
② 对照电线管道或连接器的安装方位选择相应的脱模孔。用螺丝刀轻轻敲击，将脱模孔打开。
③ 将3颗罩盖固定螺丝卸下，将罩盖拆卸。(参照图2)
④ 本产品的配线通过端子(M3.5螺丝)来连接。请参照图4端子板的布局、图10～图14的端子图以及图15～图18的配线例子进行正确连接。
⑤ 在配线作业后，请使用罩盖固定螺丝来固定罩盖。
