山武电动调节阀

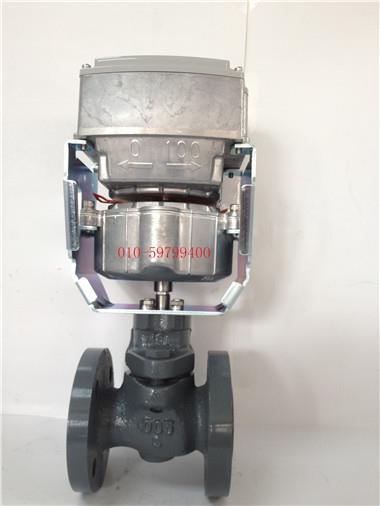

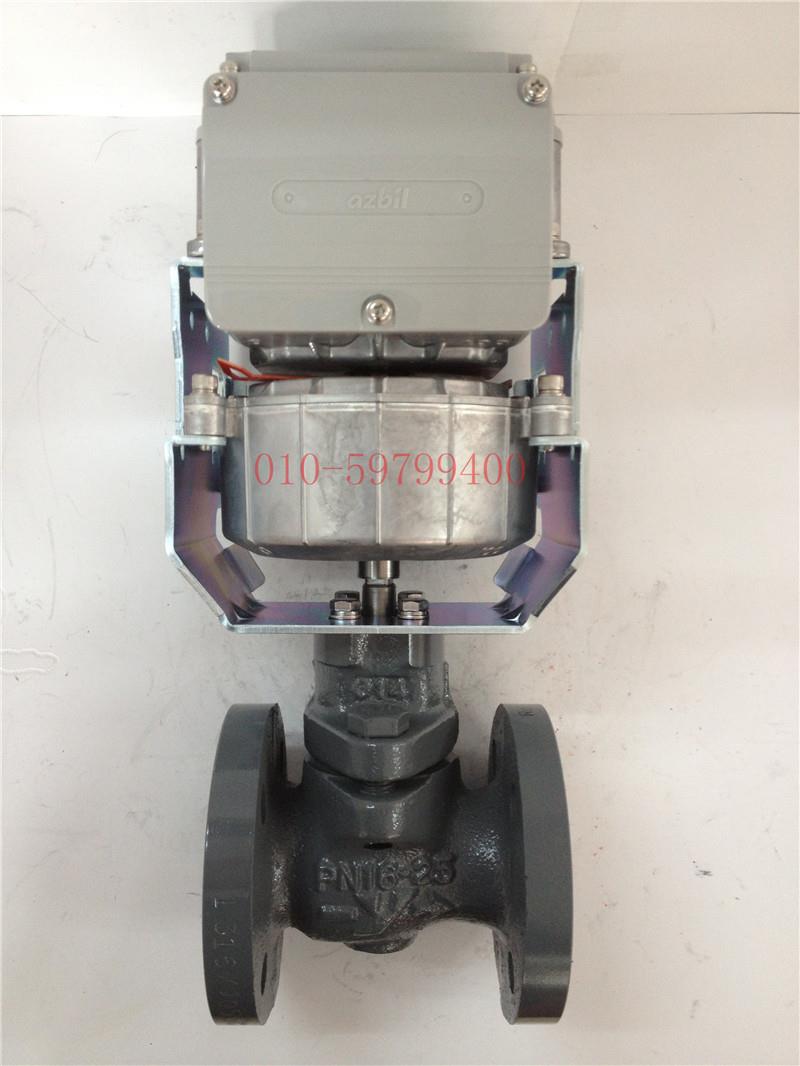

山武电动调节阀图片：

ACTIVAL VY51XXM/N系列是弹簧复位型法兰连接电动二通阀。阀门和执行器为一体化结构。阀门本体为蒸汽用，且阀体压力等级为GB PN16和JIS10K 两种。执行器使用24V AC低电压动作的可逆转同步马达，且执行器具有断电时自动关闭阀门的功能。



规格 阀门部分

材料                      本体 ：             灰铸铁（JIS FC200、GB HT200）

                                                       不锈钢（SCS13A）

                             阀心、轴杆：  不锈钢（与JIS  SCS相当）

                             阀座：               耐热PTFE氟素树脂

                             压盖填料：       无机纤维压封

                             密封垫圈：       非石棉填密垫片 填密垫片

配管连接            JIS10K 法兰/GB法兰

                            全平面座（JIS10K  FF）：本体FC200

                            突面座（JIS10K RF）    ：本体SCS13A

                            突面座（GB PN16）      ：本体HT200

容许流体温度：0~175℃

流量特性            等百分比特性

可调比                100：1

使用流体            蒸汽

安装执行器        一体化结构

执行器部分规格

电源电压                        AC24V±15%   50/60Hz

执行器                            标准/高转矩型 弹簧复位型

功率                                VY511：13VA     VY512,VY513,VY514,VY515：15VA

动作时间                       63s(50Hz)/53s(60Hz)        ±5s、返回时间3~40s（全开-全闭时间）

控制信号                         浮点+135Ω反馈电位计

                                         公称135Ω阻抗输入

                                         4-20mA DC输入

                                         2-10V DC 输入

                                        0-10V DC 输入

安装场所                        室内 室外（但是要避免阳光直射）

手动动作                       不可手动

防护等级                       与IP54相当

弹簧复位动作寿命       30000 次

 VY5156N 不锈钢比例调节阀 山武温控阀 VY5156M VY5156N 进口不锈钢比例调节阀 日本进口温控阀 ACTIVAL电动二通阀 ACTIVAL电动二通阀 VY51XXM/N(JIS10K-FC200,SCS13A,GB-HT200,弹簧复位型)
 VY5155M0011 VY5155M0012 VY5155M0013 VY5155M0014 VY5155M0015 VY5155M0021 VY5155M0022 VY5155M0041
VY5155M0042 VY5155M0051 VY5155M0061 VY5155M0081
VY5155N0011 VY5155N0012 VY5155N0013 VY5155N0014 VY5155N0015 VY5155N0021 VY5155N0022 VY5155N0041
VY5155N0042 VY5155N0051 VY5155N0061 VY5155N0081
VY5156M0011 VY5156M0012 VY5156M0013 VY5156M0014 VY5156M0015 VY5156M0021 VY5156M0022 VY5156M0041
VY5156M0042 VY5156M0051 VY5156M0061 VY5156M0081
VY5156N0011 VY5156N0012 VY5156N0013 VY5156N0014 VY5156N0015 VY5156N0021 VY5156N0022 VY5156N0041
VY5156N0042 VY5156N0051 VY5156N0061 VY5156N0081
VY5158M0011 VY5158M0012 VY5158M0013 VY5158M0014 VY5158M0015 VY5158M0021 VY5158M0022 VY5158M0041
VY5158M0042 VY5158M0051 VY5158M0061 VY5158M0081
VY5158N0011 VY5158N0012 VY5158N0013 VY5158N0014 VY5158N0015 VY5158N0021 VY5158N0022 VY5158N0041
VY5158N0042 VY5158N0051 VY5158N0061 VY5158N0081
