山武电动调节阀

V5064A6002   V5064A6010  V5064A6028法兰连接型的双座二通阀。该阀门由铸铁制成， 带有法兰端连接。尺寸在DN40~DN150(11/2~6B)之间。由于采用了压力平衡式阀内件，所以比单座阀更适用于高差压。V5064A与执行器、高扭矩式执行器或气动式阀门执行器组合，可用于控制非腐蚀性的冷热水。



V5064A6002   V5064A6010  V5064A6028双座二通调节阀参数

型式： 双座二通阀、法兰连接型
额定关断差压： 参照表1
主要部分材料： 主体：铸铁(FC200)
阀塞、阀座：不锈钢(SCS13)
阀杆：不锈钢(SUS304)
填料、垫圈：无石棉
主体额定压力： 1MPa
允许流体温度： 0～200℃ *
由于传热影响等原因，可能出现用来组合的执行器无法满足流体规格的情况。请同时参照将要使用的执行器的说明书。配管连接 JIS10K 法兰、全平面(FF)。
流量特性： 等百分比
阀塞样式： 压力平衡式柱塞形(标准)
V 形柱塞(噪音治理型，另行采购)
可用来组合的执行器
执行器      MY3000
(使用阀联动装置Q455)
高扭矩式执行器    MY9400,MY9401
(使用连接支架组件QMY9400)
气动式阀门执行器······················· MP912,MP953

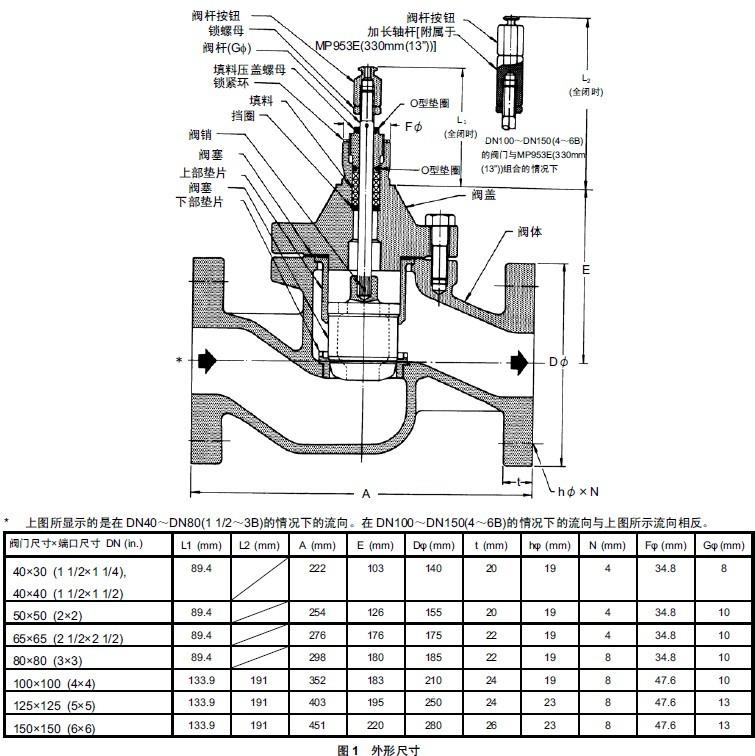

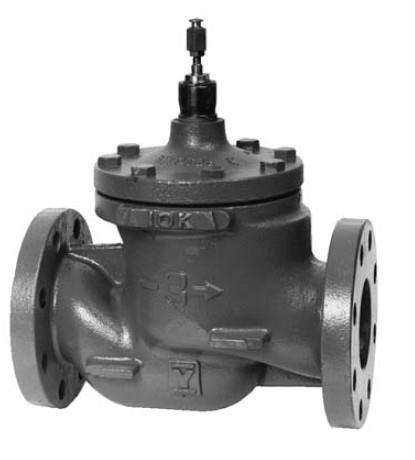

V5064A6002   V5064A6010  V5064A6028双座二通调节阀图片及尺寸图
