山武电动调节阀

V5063A6003   V5063A6011  V5063A6029电动二通调节阀阀体的尺寸为15A～80A的法兰连接型铸铁单座二通阀。与阀门驱动电机、高转矩型执行器或空气式阀执行器组合，用于非腐蚀性冷热水、蒸气的控制。

V5063A6003   V5063A6011  V5063A6029电动二通调节阀阀体参数

形式：单座二通阀，法兰连接型
允许压差： 参考表1及图1～3。
主要部分材料： 阀体：铸铁(FC200)
阀芯、阀座材质：不锈钢(SCS13)
轴杆材质：不锈钢(SCS304)
填料、垫圈：石棉
额定压力：1MPa
容许流体温度： 0～200℃
注：因热传导影响等，有些组合使用的执行器可能不能满足本流体规格。请同时参考所使用的执行器的说明书。
管道连接： JIS 10K法兰，全平面座(FF)
额定行程： 19mm
流量特性： 等百分比
阀芯形状： 等百分比外型(1B以下)
阀门驱动电机..........................M604、M904、
M904F+R7000A、M6284、M9185A、
M6285A等
(使用阀连接器Q455)
高转矩型执行器......................MY9400
(使用阀座组件QMY9400A)
空气式阀执行器.............MP912，MP953(5’’型)

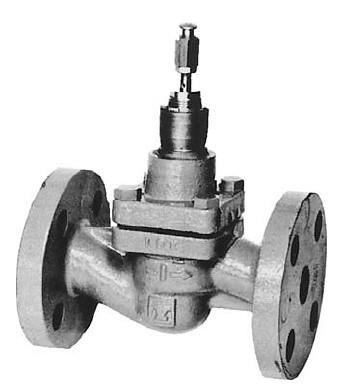

V5063A6003   V5063A6011  V5063A6029电动二通调节阀阀体图片
