山武电动调节阀

VY5117L0011   VY5117L0012    VY5117L0013 电动调节阀为高压差法兰连接型电动二通阀，阀门和执行器为一体构造，该产品用于控制冷/热水。

VY5117L0011   VY5117L0012    VY5117L0013电动调节阀执行器使用一台24V AC 低电压动作的可逆转同步电机，控制方式为：浮点控制内置135Ω反馈电位计，标准扭矩式；运转时间        63±5秒 (50Hz)/53±5秒(50Hz)

VY5117L0011  VY5117L0012   VY5117L0013电动调节阀的材质：阀体：灰铸铁，国标16公斤法兰，阀塞以及阀杆：不锈钢（符合JIS SCS）； 阀座： 耐热特氟隆；

允许流体温度： 0℃~150℃

流量特性： 修正线性特性

使用流体：冷/热水

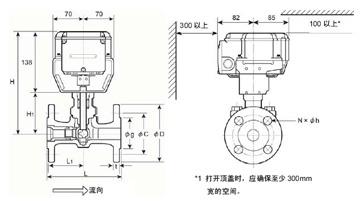

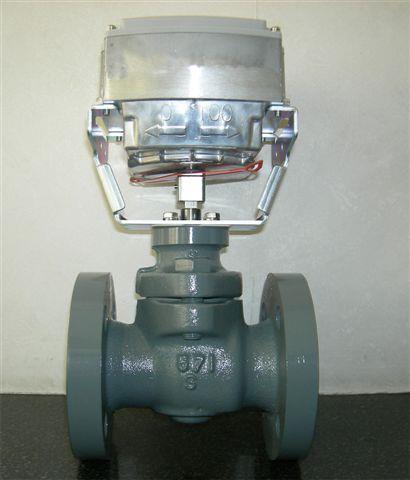

VY5117L0011、VY5117L0012、 VY5117L0013电动调节阀图片及尺寸图



VY5117L系列尺寸及重量表
公称尺寸(DN)	L(mm)	L1(mm)	H(mm)	H1(mm)	D(mm)	C(mm)	g(mm)	t(mm)	h	N	重量(kg)
15	108	50	213	75	95	65	46	16	14	4	4.6
25	127	60	228	90	115	85	65	18	14	4	6.6
40	165	82.5	241	103	150	110	84	20	19	4	10.0
50	178	89	245	107	165	125	99	20	19	4	11.5
65	190	90	262	124	185	145	118	22	19	4	16.0
80	203	100	263	125	200	160	132	22	19	8	18.5
