山武电动调节阀

VY5147L0014 VY5147L0015 VY5147L0021电动阀阀体和执行器为一体化机构。执行器使用的是AC24V低电压动作的可逆转同步马达，2-10v输入，2-10VDC反馈输出。阀体为国标16公斤铸铁法兰调节阀，介质为冷热水。
VY5147L0014 VY5147L0015 VY5147L0021电动阀执行器参数
电压：AC24V 浮点控制，
适用阀门尺寸：DN15-DN80
功耗：7VA
环境温度：-20度-+50度
外壳材料：铝合金铸件
护罩材料：塑料

VY5147L0014 VY5147L0015 VY5147L0021电动阀阀体参数

阀体材质：铸铁
阀芯和轴杆：不锈钢
阀座材质：铝青铜合金
压盖填料：无机纤维填料
垫圈：非石棉填密封垫片
适用流体：水
流量特性：等百分比特性
安装方式：垂直或水平
VY5147L0014   CV值 1.6  980kpa关断压差
VY5147L0015   CV值 4.0  980kpa关断压差
VY5147L0021   CV值 10   980kpa关断压差

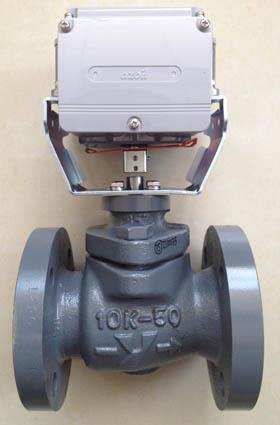

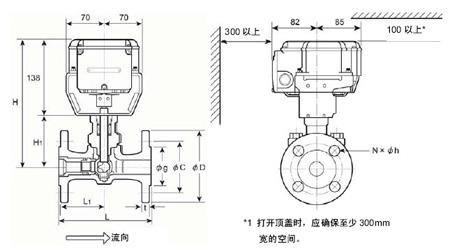

VY5147L0014 VY5147L0015 VY5147L0021电动阀图片及尺寸图

VY5127L系列尺寸及重量表
公称尺寸(DN)	L(mm)	L1(mm)	H(mm)	H1(mm)	D(mm)	C(mm)	g(mm)	t(mm)	h	N	重量(kg)
15	108	50	213	75	95	65	46	16	14	4	4.6
25	127	60	228	90	115	85	65	18	14	4	6.6
40	165	82.5	241	103	150	110	84	20	19	4	10.0
50	178	89	245	107	165	125	99	20	19	4	11.5
65	190	90	262	124	185	145	118	22	19	4	16.0
80	203	100	263	125	200	160	132	22	19	8	18.5
