山武电动调节阀

VY5118L0014 VY5118L0015 VY5118L0021电动阀阀体和执行器为一体化机构。执行器使用的是AC24V低电压动作的可逆转同步马达，浮点控制加一个135欧姆电阻（F电机型）。阀体部分国标16公斤铸铁法兰，介质为蒸汽。

VY5118L0014 VY5118L0015 VY5118L0021电动阀执行器参数

执行器
电压：AC24V 浮点控制，
适用阀门尺寸：DN15-DN80
功耗：7VA
最高温度：175度
环境温度：-20度-+50度
外壳材料：铝合金铸件
护罩材料：塑料

VY5118L0014 VY5118L0015 VY5118L0021电动阀阀体参数
阀体材质：铸铁
阀芯和轴杆：不锈钢
阀座材质：铝青铜合金
压盖填料：无机纤维填料
垫圈：非石棉填密封垫片
适用流体：蒸汽
流量特性：等百分比特性
安装方式：垂直或水平
VY5118L0014   CV值 1.6    980kpa关断压差
VY5118L0015   CV值 4.0    980kpa关断压差
VY5118L0021   CV值 10     980kpa关断压差

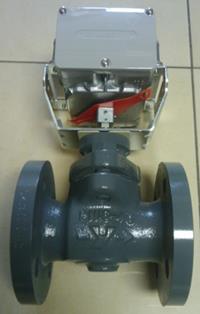

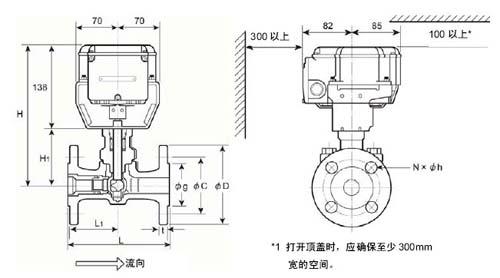

VY5118L0014 VY5118L0015 VY5118L0021电动阀图片及尺寸图

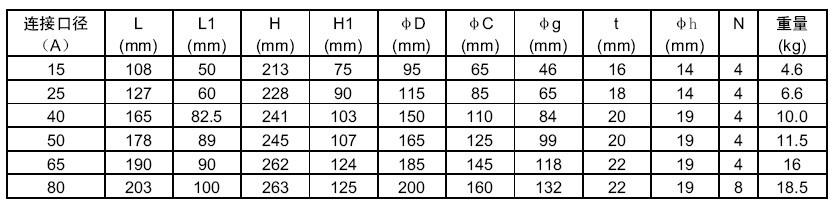

VY5118L0014 VY5118L0015 VY5118L0021电动阀尺寸及重量表
