山武电动调节阀

VY5110L0011 VY5110L0012 VY5110L0013电动阀为VY5110系列电动二通阀，阀体和执行器为一体化机构。执行器使用的是AC24V低电压动作的可逆转同步马达，浮点控制加一个135欧姆的反馈电位计（F电机型）。阀体部分为JIS10K铸铁法兰，介质为水。
VY5110L0011 VY5110L0012 VY5110L0013电动阀执行器参数
电压：AC24V 浮点控制，
适用阀门尺寸：DN15-DN80
功       耗：7VA
环境温度：-20度-+50度
外壳材料：铝合金铸件
护罩材料：塑料

VY5110L0011 VY5110L0012 VY5110L0013电动阀阀体参数
阀体材质：铸铁
阀芯和轴杆：不锈钢
阀座材质：铝青铜合金
压盖填料：无机纤维填料
垫圈：非石棉填密封垫片
适用流体：水
流量特性：等百分比特性
安装方式：垂直或水平
VY5110L0011   CV值 1.0  980kpa关断压差
VY5110L0012   CV值 2.5  980kpa关断压差
VY5110L0013   CV值 6.0  980kpa关断压差

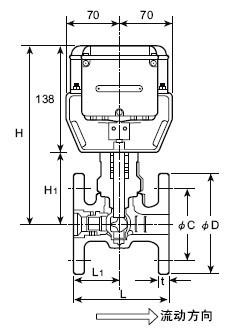

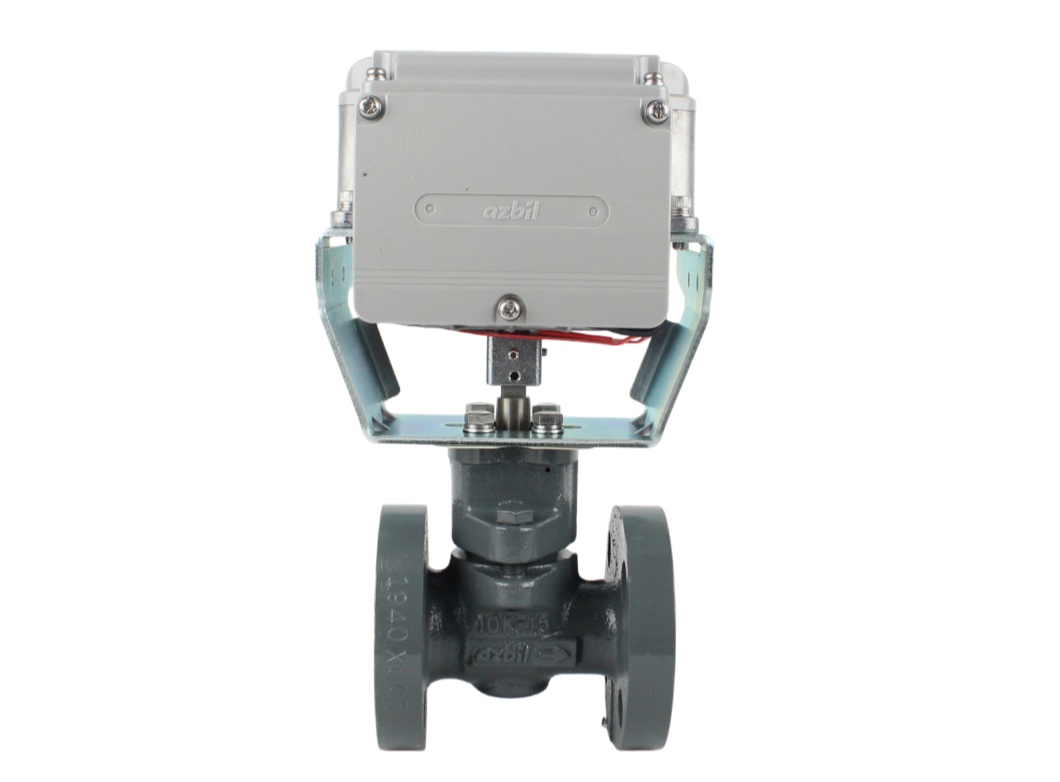

VY5110L0011 VY5110L0012 VY5110L0013电动阀图片及尺寸图



VY5110L系列尺寸及重量表
公称尺寸(DN)	L(mm)	L1(mm)	H(mm)	H1(mm)	D(mm)	C(mm)	t(mm)	h(mm)	N	重量(kg)
15	108	50	214	75	95	70	16	15	4	4.6
25	127	60	229	90	125	90	18	19	4	6.6
40	165	82.5	242	103	140	105	20	19	4	10.0
50	178	89	246	107	156	120	20	19	4	11.5
65	190	90	267	129	175	140	22	19	4	16.0
80	203	100	268	130	185	150	22	19	8	18.5
