山武电动蝶阀

VYD680/MYSY1-230-3-T   VYD680/MYSY1-230P-T电动蝶阀

MYSRVU.. 执行器
非弹簧复位型执行器，用于DN80到DN100的蝶阀操作。
扭矩 20 Nm。
开/关控制：
MYSRVU24, MYSRVU24-S, MYSRVU230-S
调制控制：
MYSRVU24-SR
规格
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功耗 2.5 W（运行）
0.2 W（待机）
变压器/配线尺寸 5.5 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYSRVU24-S)
保护等级 III (安全低电压)
MYSRVU24 和
MYSRVU24-S
质量 MYSRVU24: 1000 g, Model MYSRVU24-S: 1050 g
额定电压 100 - 240 V AC, 50/60 Hz
额定电压范围 85 - 265 V AC
功率 3.0 W（运行）
0.6 W（待机）
配线尺寸 7 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYSRVU230-S）
保护等级 II (完全绝缘)
MYSRVU230 和
MYSRVU230-S
质量 MYSRVU230: 约1050 g，MYSRVU230-S: 约 1100 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功率 2.5 W（运行）
0.4 W（待机）
变压器/配线尺寸 5 VA
连接电缆 1 m, 4 × 0.75 mm2
控制信号 Y 0 - 10 V DC（输入电阻100 kΩ）
运行范围 2 - 10 V DC
测量电压 U 2 - 10 V DC（最大1 mA）
同步 ± 5 %
保护等级 III (安全低电压)
MYSRVU24-SR
质量 1050 g
扭矩 最小20 Nm（在额定电压）
辅助开关
(用于MYSRVU..-S)
1× SPDT, 1 - 3(0.5) A, 250 V AC
可在 0 % 到 100 %之间调整
转角 最大90°
转向 将 预调到关(开关隐藏在一个标签下面)
声功率级 最大45 dB (A)
位置指示器 机械、远程可视
人工超控 通过安压按钮解除传动装置，当按钮深陷时进行人工操作。
运行时间 90 s
运行方式 EN 60730-1 样式 1
环境温度 -30 - 50 °C
非环境温度 -40 - 80 °C
湿度试验 95 %RH, 不结露(EN 60730-1)
保护等级 IP54（在任何方向）
EMC
低电压指令
CE 根据 89/336/EEC
CE 根据 73/23/EEC
普通规格
维护 免费维护

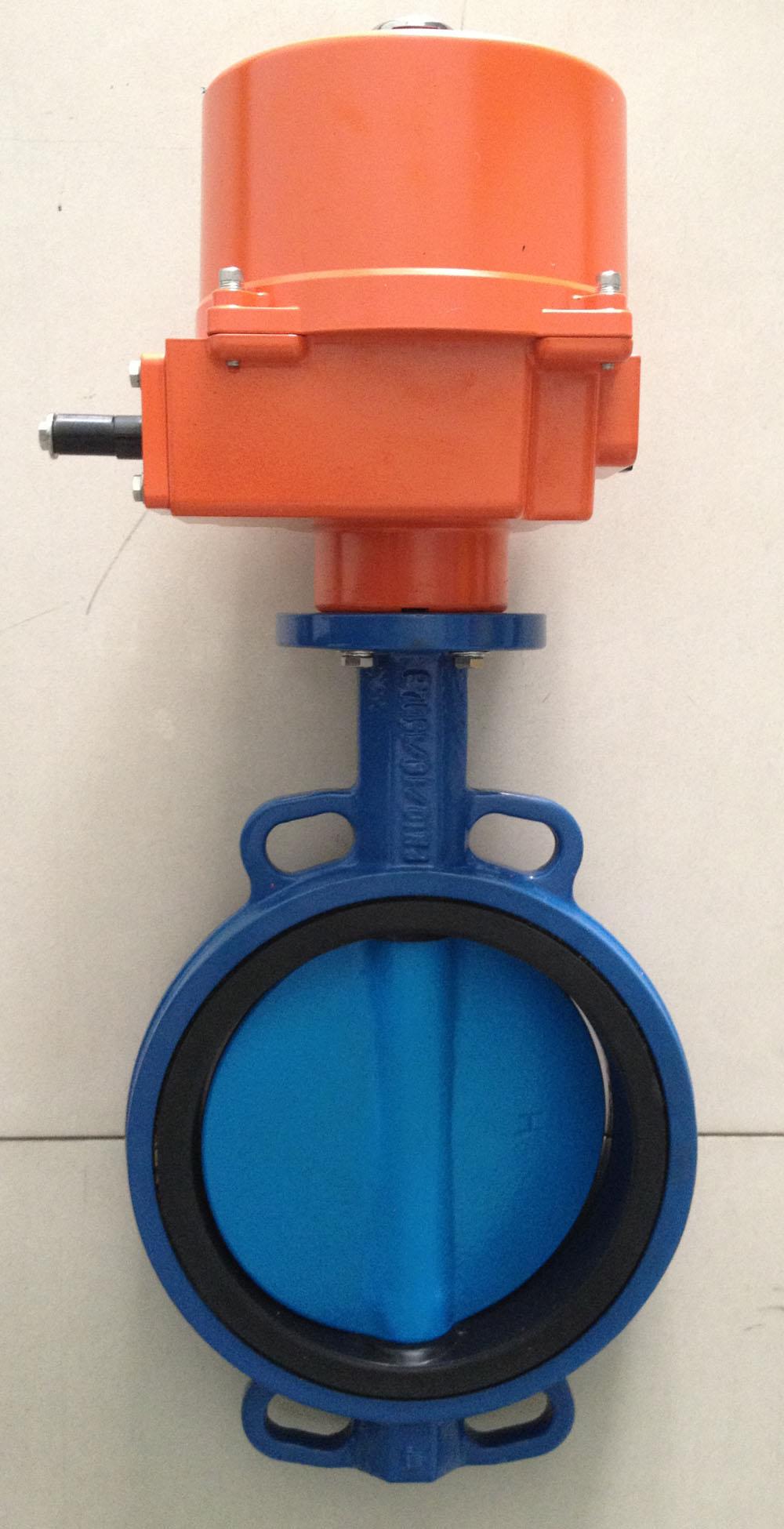

VYD680/MYSY1-230-3-T   VYD680/MYSY1-230P-T电动蝶阀图片
