山武电动蝶阀

VYD665L/MYSY1-24P-T   VYD680/MYSRVU230电动蝶阀

MYAF.. 弹簧复位执行器
弹簧复位型执行器用于DN50 到 DN100的蝶阀操作。
15 Nm 扭矩
开/关控制：
MYAF24、MYAF24-S、MYAF230、MYAF230-S
调制控制：
MYAF24-SR
规格
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2-28.8 V AC / 21.6-26.4 V DC
功耗 5.0 W（运行）
1.5 W（待机）
变压器/配线尺寸 10 VA
连接电缆 1 m, 2 × 0.75 mm2 用于电机
1 m, 6 × 0.75 mm2 用于辅助开关（型号MYAF24-S)
保护等级 Ⅲ(安全低电压)
MYAF24 和 MYAF24-S
质量 3000 g
额定电压 230 V AC, 50/60 Hz
额定电压范围 198-264 V AC
功耗 6.5 W（运行）
2.5 W（待机）
配线尺寸 11 VA
连接电缆 1 m, 2 × 0.75 mm2 用于电机
1 m, 2 × 0.75 mm2 用于辅助开关(型号 MYAF230-S)
保护等级 Ⅱ(完全绝缘)
MYAF230 和
MYAF230-S
质量 3300 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2-28.8 V AC / 21.6-28.8 V DC
功耗 6.0 W（运行）
2.5 W（待机）
变压器/配线尺寸 10 VA
连接电缆 1 m, 5 × 0.75 mm2
控制信号Y 0-10 V DC（输入电阻100 kΩ）
运行范围 2-10 V DC
测量电压 U 2-10 V DC（最大0.5 mA）
同步 ± 5 %
保护等级 Ⅲ(安全低电压)
MYAF24-SR
质量 2700 g
扭矩 最小15 Nm ，用于电机
最小15 Nm ，用于弹簧复位
辅助开关
(用于型号MYAF..-S)
2 × SPDT, 6 (3) A, 250 V AC
固定于 5 % ， 从28 % 到 94 % 可调整
转角 最大 95°
旋转方向 根据L/R 的安装边选择
用于MYAF24,MYAF24-S, MYAF230, MYAF230-S
根据L/R 的安装边或转向开关选择
用于MYAF24-SR
声功率级 最大 45 dB (A) 用于电机, ≈ 62 dB (A) 用于弹簧复位
位置指示器 机械
人工超控 六角曲轴
使用寿命 ≈ 60000 次运行
运行时间 ≈ 150 s 用于电机， ≈ 16 s 用于弹簧复位
环境温度 -30 - 50 °C
非运行温度 -40 °C - 80 °C
湿度设定 根据EN 60335-1
保护等级 IP54
EMC
低电压指令
CE 根据89/336/EEC, 92/31/EEC 等
CE 根据73/23/EEC
普通规格
维护 免费维护
附属设备
类别 规格
联动装置套件 零件号 WD6-AF, 用于带MYAF..执行器的DN50 - DN100 蝶阀
(有关安装，请参照 “零件号WD6-AF 的联动装置套件安装指南” 章节内容)
AI-6731C10

产品特点
MYAF.. 执行器将阀门移动到正常的运行位置，同时拉拽复位弹簧。如果电源断开的话，储存于弹簧内的能量将移动阀门，
使其恢复到安全的方位。该执行器具有防过载功能，所以无需安装限位开关和停止器便能在最终自动停下。
可调末端开关
MYAF24-S 执行器具有一个固定调节开关和一个可调型调节开关，分别传送5%和29-94%的转角信号。

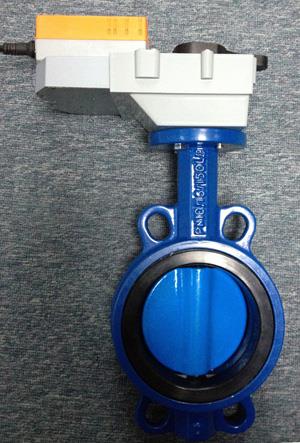

VYD665L/MYSY1-24P-T   VYD680/MYSRVU230电动蝶阀图片
