山武电动蝶阀

VYD665L/MYNRVU24-S   VYD665L/MYNRVU24-SR电动调节蝶阀

VYD6.. 蝶阀、对夹式或凸耳式
具有法兰连接的二通蝶阀。
尺寸为DN50 ～ DN500 。
用于冷热水的两点或调制控制。
应用
典型的应用包括冷却器隔离、冷水塔隔离、转换系统、大
型空调机线圈控制、旁通和过程控制。
规格
项目 规格
流体介质 冷热水、海水
介质温度 -20-100 °C / -20-135 °C 用于VYD6..S
额定压力 1600 kPa (PN16)
流量特性 修正等百分比
可调比 10:1 (用于 30°-70°范围)
泄漏速率 气密性(不超过DIN 3230)
配管连接 法兰 ISO 7005-2，PN6/10/16 用于对夹式，PN16 用于凸耳式
关闭压力 参照 “VYD6.. 阀门尺寸”章节部分
安装方位 从垂直到水平
维修 免维修
转角 90°
阀体 铸铁 GG25 (DN50-DN300) / 墨铸铁 GGG40 (DN350-DN500)
阀板 带尼龙涂层的铸铁 / 不锈钢316 阀板
阀座 EPDM 罩座
阀杆 416不锈钢
材料
套管 RPTFE
阀门和执行器的排序例子
VYD6 125 L / MYGRVU230
执行器： 执行器型号 (该例子为MYGRVU230)
联动装置*： “/” 阀门和执行器分别提供
(执行器根据需要预装)
阀板及法兰形式： L - 凸耳式，尼龙涂层阀板
缺省 - 对夹式，尼龙涂层阀板
S - 对夹式，不锈钢 316 阀板
LS - 凸耳式，不锈钢 316 阀板
阀门尺寸： 该例子为DN125
蝶阀： 阀门基本型号

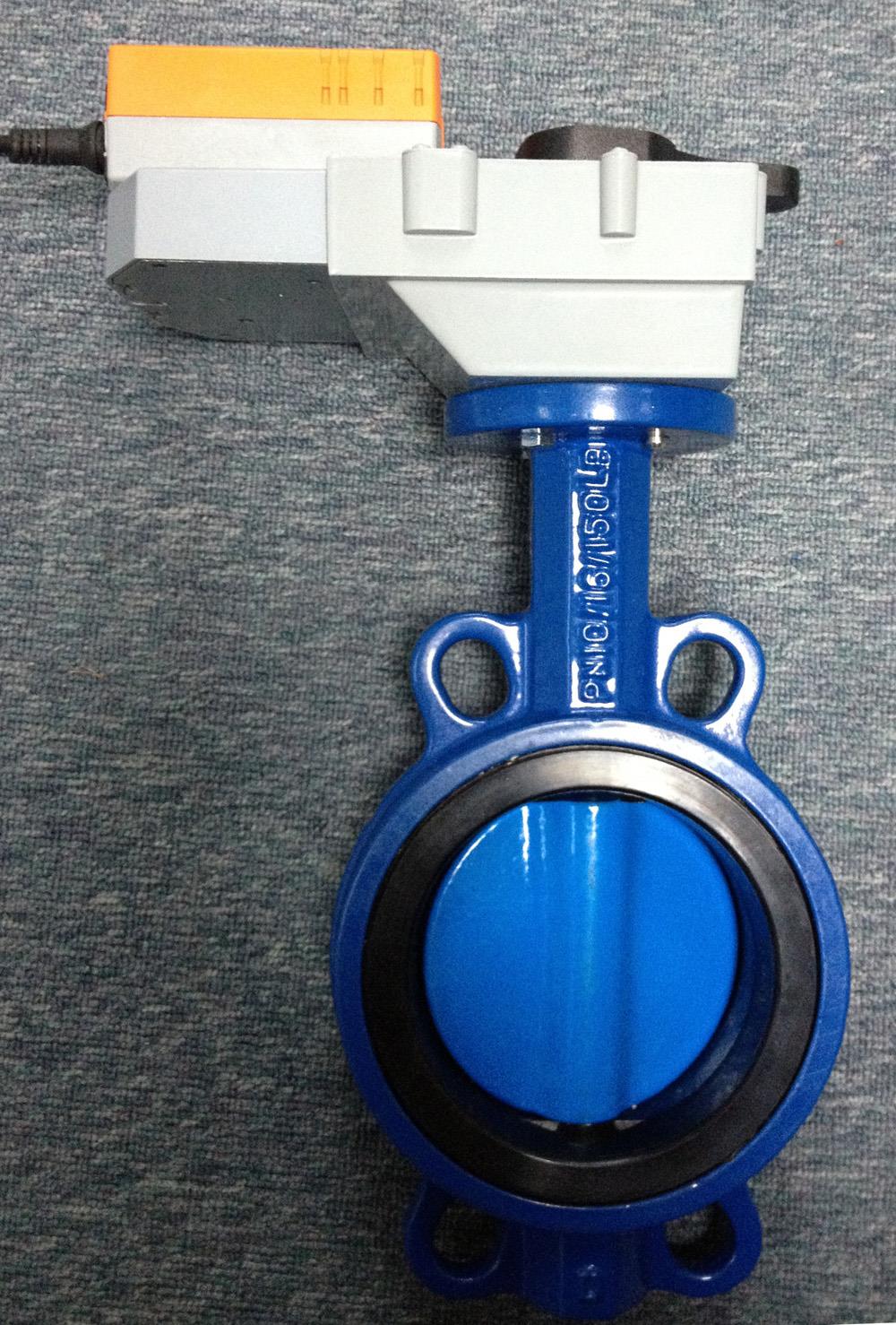

VYD665L/MYNRVU24-S   VYD665L/MYNRVU24-SR电动调节蝶阀图片
