山武电动蝶阀

VYD6500/MYSY9-24P-T   VYD6500L/MYSY9-230-3-T电动蝶阀

执行器设计特性
MYSY.. 执行器
MYSY..系列旋转执行器能够满足更高的 IP 设备及大体积蝶式自动机的需要。此外，该系列产品还可适用于VYD6..系列
蝶阀及其它的直角回转阀。
1. 带硬化行星齿轮的变速箱
2. 用于手动旋转角限位的两个止动螺丝
3. 直接作用于行星齿轮的手轮
4. 带温控器保护的电机
5. 终端
6. 限位开关和两个辅助开关
7. 铸造铝制外壳(IP67)
8. 用于外壳上盖的4 × M5 六角螺丝
9. 位置指示器的视镜(转缸)

具有IP67等级、清晰可见的位置指示器、国际标准ISO 5211悬置系统、内热电机过载保护、加热器、双辅助C型开关
以及可达配线终端管理点。
? 包括所有印刷文件在内的配线图示被粘贴在位于永久性产品标签的壳体外侧。
? 扭矩范围从35 Nm 到 2000 Nm。
MYAF.. 、MYNRVU.. 、MYSRVU.. 和 MYGRVU.. 执行器
MYAF..、MYNRVU..、MYSRVU.. 和MYGRVU.. 系列旋转执行器产品使用最上乘的电机和传动装置，并且采用了高尖端
的电子技术来用于控制。通用的产品设计使得安装、操作及维护变得更加方便。

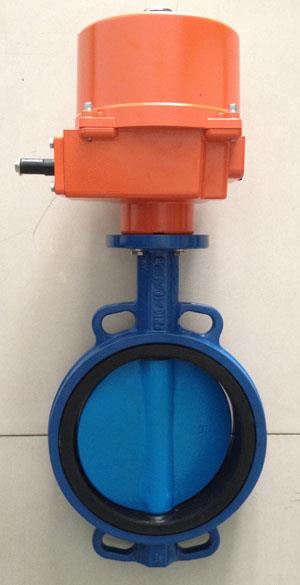

VYD6500/MYSY9-24P-T   VYD6500L/MYSY9-230-3-T电动蝶阀图片
