山武电动蝶阀

VYD6450/MYSY8-230-3-T   VYD6450/MYSY8-230P-T电动蝶阀

 MYAF.. 弹簧复位执行器
弹簧复位型执行器用于DN50 到 DN100的蝶阀操作。
15 Nm 扭矩
开/关控制：
MYAF24、MYAF24-S、MYAF230、MYAF230-S
调制控制：
MYAF24-SR
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2-28.8 V AC / 21.6-26.4 V DC
功耗 5.0 W（运行）
1.5 W（待机）
变压器/配线尺寸 10 VA
连接电缆 1 m, 2 × 0.75 mm2 用于电机
1 m, 6 × 0.75 mm2 用于辅助开关（型号MYAF24-S)
保护等级 Ⅲ(安全低电压)
MYAF24 和 MYAF24-S
质量 3000 g
额定电压 230 V AC, 50/60 Hz
额定电压范围 198-264 V AC
功耗 6.5 W（运行）
2.5 W（待机）
配线尺寸 11 VA
连接电缆 1 m, 2 × 0.75 mm2 用于电机
1 m, 2 × 0.75 mm2 用于辅助开关(型号 MYAF230-S)
保护等级 Ⅱ(完全绝缘)
MYAF230 和
MYAF230-S
质量 3300 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2-28.8 V AC / 21.6-28.8 V DC
功耗 6.0 W（运行）
2.5 W（待机）
变压器/配线尺寸 10 VA
连接电缆 1 m, 5 × 0.75 mm2
控制信号Y 0-10 V DC（输入电阻100 kΩ）
运行范围 2-10 V DC
测量电压 U 2-10 V DC（最大0.5 mA）
同步 ± 5 %
保护等级 Ⅲ(安全低电压)
MYAF24-SR
质量 2700 g
扭矩 最小15 Nm ，用于电机
最小15 Nm ，用于弹簧复位
辅助开关
(用于型号MYAF..-S)
2 × SPDT, 6 (3) A, 250 V AC
固定于 5 % ， 从28 % 到 94 % 可调整
转角 最大 95°
旋转方向 根据L/R 的安装边选择
用于MYAF24, MYAF24-S, MYAF230, MYAF230-S
根据L/R 的安装边或转向开关选择
用于MYAF24-SR
声功率级 最大 45 dB (A) 用于电机, ≈ 62 dB (A) 用于弹簧复位
位置指示器 机械
人工超控 六角曲轴
使用寿命 ≈ 60000 次运行
运行时间 ≈ 150 s 用于电机， ≈ 16 s 用于弹簧复位
环境温度 -30 - 50 °C
非运行温度 -40 °C - 80 °C
湿度设定 根据EN 60335-1
保护等级 IP54
EMC
低电压指令
CE 根据89/336/EEC, 92/31/EEC 等
CE 根据73/23/EEC
普通规格
维护 免费维护
附属设备
类别 规格
联动装置套件 零件号 WD6-AF, 用于带MYAF..执行器的DN50 - DN100 蝶阀
(有关安装，请参照 “零件号WD6-AF 的联动装置套件安装指南” 章节内容)
AI-6731C10

产品特点
MYAF.. 执行器将阀门移动到正常的运行位置，同时拉拽复位弹簧。如果电源断开的话，储存于弹簧内的能量将移动阀门，
使其恢复到安全的方位。该执行器具有防过载功能，所以无需安装限位开关和停止器便能在最终自动停下。
可调末端开关MYAF24-S 执行器具有一个固定调节开关和一个可调型调节开关，分别传送5%和29-94%的转角信号。

MYNRVU.. 执行器
非弹簧复位执行器，用于从DN50 到DN65 的蝶阀操作。
扭矩为10 Nm
开/关控制：
MYNRVU24、MYNRVU24-S、MYNRVU230、
MYNRVU230-S
调制控制：
MYNRVU24-SR

规格
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功率 2.0 W （运行）
0.2 W （待机）
变压器/配线尺寸 4 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYNRVU24-S)
保护等级 III (安全低电压)
MYNRVU24 和
MYNRVU24-S
质量 MYNRVU24: 约750 g / MYNRVU24-S: 约850 g
额定电压 100 V AC to 240 V AC, 50/60 Hz
额定电压范围 85 - 265 V AC
功率 3.0 W （运行）
0.6 W （待机）
配线尺寸 7 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYNRVU230-S)
保护等级 II (完全绝缘)
MYNRVU230 和
MYNRVU230-S
质量 MYNRVU230：约 800 g / MYNRVU230-S：约850 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC
功率 2.5 W（运行）
0.4 W（待机）
变压器/配线尺寸 5 VA
连接电缆 1 m, 4 × 0.75 mm2
控制信号 Y 0 - 10 V DC（输入电阻100 kΩ）
运行范围 2 - 10 V DC
测量电压 U 2 - 10 V DC （最大1 mA）
同步 ± 5 %
保护等级 III (安全低电压)
MYNRVU24-SR
质量 800 g
扭矩 最小10 Nm（在额定电压）
辅助开关
(用于MYNRVU)
1× SPDT, 1 mA - 3(0.5) A, 250 V AC
可在 0 % 到 100 %之间调整
转角 最大90°
转向 将 预调到关(开关隐藏在一个标签下面)
声功率级 最大45 dB (A)
位置指示器 机械、远程可视
人工超控 通过安压按钮解除传动装置，当按钮深陷时进行人工操作。
运行时间 90 s
运行方式 EN 60730-1 样式 1
环境温度 -30 - 50 °C
非环境温度 -40 - 80 °C
湿度试验 95 %RH, 不结露 (EN 60730-1)
保护等级 IP54（在任何方向）
EMC
低电压指令
CE 根据 89/336/EEC
CE 根据 73/23/EEC
普通规格
维护 免费维护

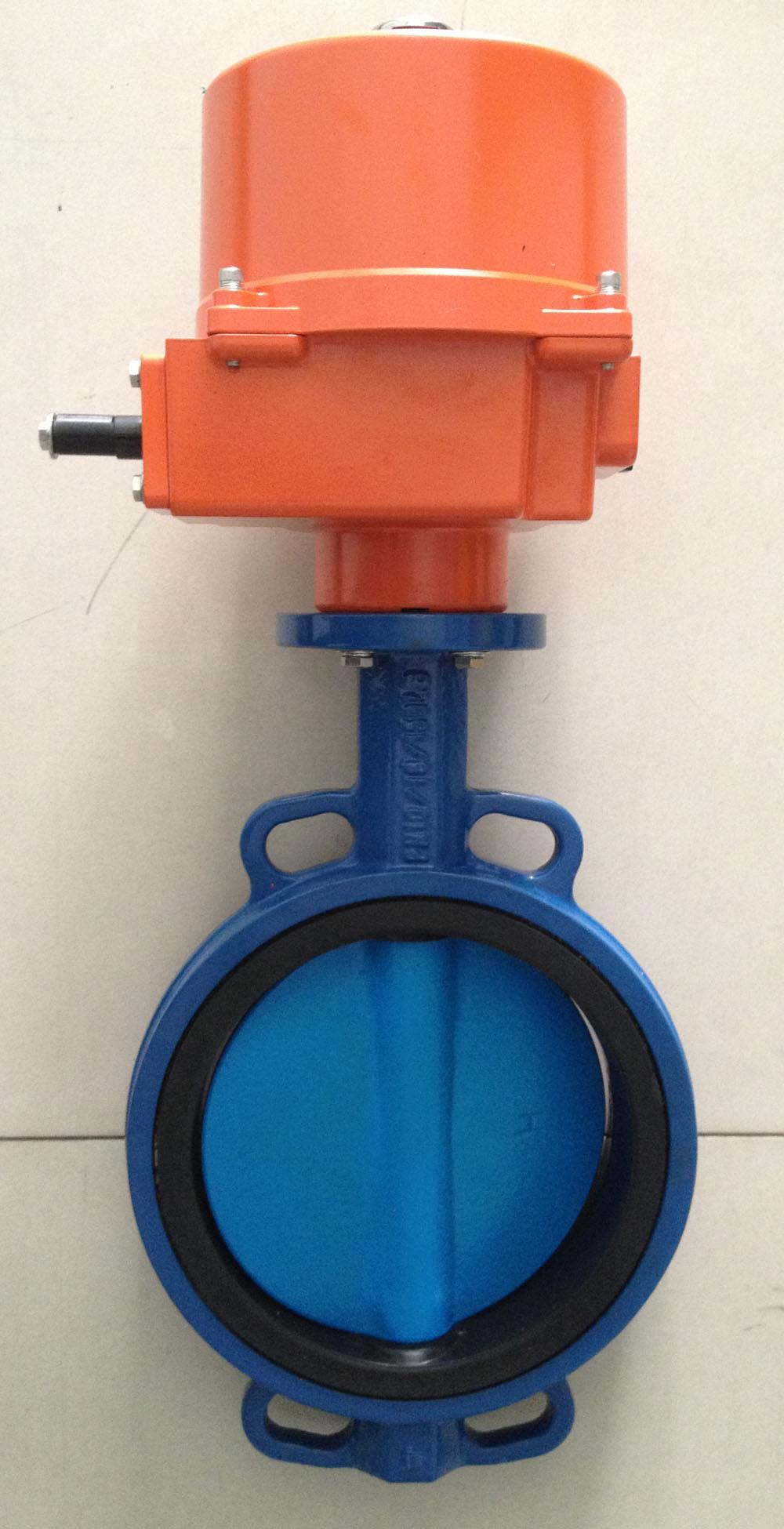

VYD6450/MYSY8-230-3-T   VYD6450/MYSY8-230P-T电动蝶阀图片
