山武电动蝶阀

VYD6400/MYSY8-230-3-T   VYD6400/MYSY8-230P-T电动蝶阀

 VYD6.. 蝶阀、对夹式或凸耳式
具有法兰连接的二通蝶阀。
尺寸为DN50 ～ DN500 。
用于冷热水的两点或调制控制。
应用
典型的应用包括冷却器隔离、冷水塔隔离、转换系统、大
型空调机线圈控制、旁通和过程控制。
规格
项目 规格
流体介质 冷热水、海水
介质温度 -20-100 °C / -20-135 °C 用于VYD6..S
额定压力 1600 kPa (PN16)
流量特性 修正等百分比
可调比 10:1 (用于 30°-70°范围)
泄漏速率 气密性(不超过DIN 3230)
配管连接 法兰 ISO 7005-2，PN6/10/16 用于对夹式，PN16 用于凸耳式
关闭压力 参照 “VYD6.. 阀门尺寸”章节部分
安装方位 从垂直到水平
维修 免维修
转角 90°
阀体 铸铁 GG25 (DN50-DN300) / 墨铸铁 GGG40 (DN350-DN500)
阀板 带尼龙涂层的铸铁 / 不锈钢316 阀板
阀座 EPDM 罩座
阀杆 416不锈钢

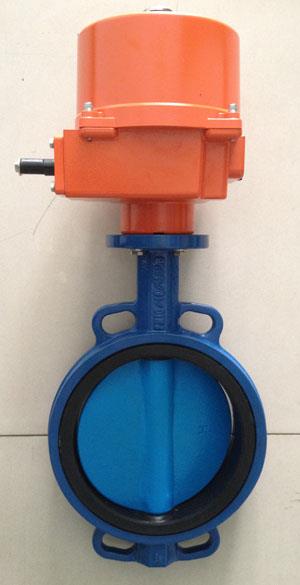

VYD6400/MYSY8-230-3-T   VYD6400/MYSY8-230P-T电动蝶阀图片
