山武电动蝶阀

VYD6400/MYSY7-230-3-T   VYD6400/MYSY7-230P-T电动蝶阀

MYSRVU.. 执行器
非弹簧复位型执行器，用于DN80到DN100的蝶阀操作。
扭矩 20 Nm。
开/关控制：
MYSRVU24, MYSRVU24-S, MYSRVU230-S
调制控制：
MYSRVU24-SR
规格
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功耗 2.5 W（运行）
0.2 W（待机）
变压器/配线尺寸 5.5 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYSRVU24-S)
保护等级 III (安全低电压)
MYSRVU24 和
MYSRVU24-S
质量 MYSRVU24: 1000 g, Model MYSRVU24-S: 1050 g
额定电压 100 - 240 V AC, 50/60 Hz
额定电压范围 85 - 265 V AC
功率 3.0 W（运行）
0.6 W（待机）
配线尺寸 7 VA
连接电缆 1 m, 3 × 0.75 mm2 用于电机
1 m, 3 × 0.75 mm2 用于辅助开关(MYSRVU230-S）
保护等级 II (完全绝缘)
MYSRVU230 和
MYSRVU230-S
质量MYSRVU230: 约1050 g，MYSRVU230-S: 约 1100 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功率 2.5 W（运行）
0.4 W（待机）
变压器/配线尺寸 5 VA
连接电缆 1 m, 4 × 0.75 mm2
控制信号 Y 0 - 10 V DC（输入电阻100 kΩ）
运行范围 2 - 10 V DC
测量电压 U 2 - 10 V DC（最大1 mA）
同步 ± 5 %
保护等级 III (安全低电压)
MYSRVU24-SR
质量 1050 g
扭矩 最小20 Nm（在额定电压）
辅助开关
(用于MYSRVU..-S)
1× SPDT, 1 - 3(0.5) A, 250 V AC
可在 0 % 到 100 %之间调整
转角 最大90°
转向 将 预调到关(开关隐藏在一个标签下面)
声功率级 最大45 dB (A)
位置指示器 机械、远程可视
人工超控 通过安压按钮解除传动装置，当按钮深陷时进行人工操作。
运行时间 90 s
运行方式 EN 60730-1 样式 1
环境温度 -30 - 50 °C
非环境温度 -40 - 80 °C
湿度试验 95 %RH, 不结露(EN 60730-1)
保护等级 IP54（在任何方向）
EMC
低电压指令
CE 根据 89/336/EEC
CE 根据 73/23/EEC
普通规格
维护 免费维护

运行方式
MYSRVU24-SR由一个标准控制信号0到10VDC的方式所控制，并通向由该信号所规定的位置。测量电压U允许阀门位置
(0到100 %) 被电显，并作为随访控制信号用于其它执行器。
可调转角
可调转角具有机械终点挡板。
功能先进安全
该执行器具有防过载功能，所以无需安装限位开关和停止器便能在最终自动停下。
信号功能灵活
MYSRVU..-S的信号功能灵活， 具有可调辅助开关(0 - 100 %)。
安装简便
包含零件号WD6-NRSR的联动装置套件，请参照“零件号WD6-NRSR联动装置套件的安装说明”。

VYD6.. 蝶阀、对夹式或凸耳式
具有法兰连接的二通蝶阀。
尺寸为DN50 ～ DN500 。
用于冷热水的两点或调制控制。
应用
典型的应用包括冷却器隔离、冷水塔隔离、转换系统、大
型空调机线圈控制、旁通和过程控制。
规格
项目 规格
流体介质 冷热水、海水
介质温度 -20-100 °C / -20-135 °C 用于VYD6..S
额定压力 1600 kPa (PN16)
流量特性 修正等百分比
可调比 10:1 (用于 30°-70°范围)
泄漏速率 气密性(不超过DIN 3230)
配管连接 法兰 ISO 7005-2，PN6/10/16 用于对夹式，PN16 用于凸耳式
关闭压力 参照 “VYD6.. 阀门尺寸”章节部分
安装方位 从垂直到水平
维修 免维修
转角 90°
阀体 铸铁 GG25 (DN50-DN300) / 墨铸铁 GGG40 (DN350-DN500)
阀板 带尼龙涂层的铸铁 / 不锈钢316 阀板
阀座 EPDM 罩座
阀杆 416不锈钢
材料
套管 RPTFE
阀门和执行器的排序例子
VYD6 125 L / MYGRVU230
执行器： 执行器型号 (该例子为MYGRVU230)
联动装置*： “/” 阀门和执行器分别提供
(执行器根据需要预装)
阀板及法兰形式： L - 凸耳式，尼龙涂层阀板
缺省 - 对夹式，尼龙涂层阀板
S - 对夹式，不锈钢 316 阀板
LS - 凸耳式，不锈钢 316 阀板
阀门尺寸： 该例子为DN125
蝶阀： 阀门基本型号
? 关于所需的联动装置请参照 “关闭压力ΔPs 和联动装置” 章节。
有关阀门和执行器的组合搭配，请参照“关闭压力ΔPs 和联动装置” 章节。
运行模式
蝶阀(VYD6 系列)通过旋转执行器来操作。有无弹簧复位功能的执行器都可以使用。请按照安装的关断压力和环境条件来
选择执行器。执行器由一个标准开/关、3 点或者调制控制系统所控制，并将阀门的阀板移动到控制信号所指示的方位。
制品特性
大的 Kv 值向大流量应用提供经济的控制阀解决方案。
人工操作
按下MYNRVU.., MYSRVU.. 或MYGRVU..系列执行器的人工按钮，用20mm 的扳手扭转阀门。 与MYSY 执行器相匹配
的阀门可通过扭转手轮（MYSY..9..）或借助一个8 mm 的扳手(MYSY1..)来操作。

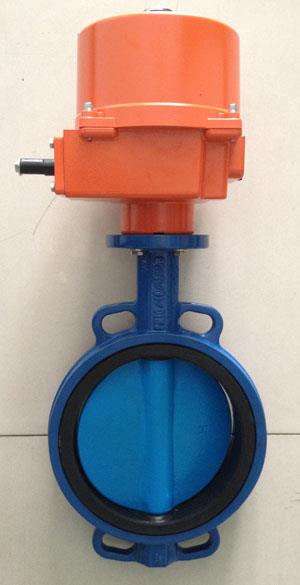

 VYD6400/MYSY7-230-3-T   VYD6400/MYSY7-230P-T电动蝶阀图片
