山武电动蝶阀

VYD6200L/MYSY3-24-3-T   VYD6200L/MYSY3-24P-T电动蝶阀

VYD6.. 蝶阀、对夹式或凸耳式
具有法兰连接的二通蝶阀。
尺寸为DN50 ～ DN500 。
用于冷热水的两点或调制控制。
应用
典型的应用包括冷却器隔离、冷水塔隔离、转换系统、大
型空调机线圈控制、旁通和过程控制。
规格
项目 规格
流体介质 冷热水、海水
介质温度 -20-100 °C / -20-135 °C 用于VYD6..S
额定压力 1600 kPa (PN16)
流量特性 修正等百分比
可调比 10:1 (用于 30°-70°范围)
泄漏速率 气密性(不超过DIN 3230)
配管连接 法兰ISO 7005-2，PN6/10/16 用于对夹式，PN16 用于凸耳式
关闭压力 参照 “VYD6.. 阀门尺寸”章节部分
安装方位 从垂直到水平
维修 免维修
转角 90°
阀体 铸铁 GG25 (DN50-DN300) / 墨铸铁 GGG40 (DN350-DN500)
阀板 带尼龙涂层的铸铁 / 不锈钢316 阀板
阀座 EPDM 罩座
阀杆 416不锈钢
材料
套管 RPTFE
阀门和执行器的排序例子
VYD6 125 L / MYGRVU230
执行器： 执行器型号 (该例子为MYGRVU230)
联动装置*： “/” 阀门和执行器分别提供
(执行器根据需要预装)
阀板及法兰形式： L - 凸耳式，尼龙涂层阀板
缺省 - 对夹式，尼龙涂层阀板
S - 对夹式，不锈钢 316 阀板
LS - 凸耳式，不锈钢 316 阀板
阀门尺寸： 该例子为DN125
蝶阀： 阀门基本型号
? 关于所需的联动装置请参照 “关闭压力ΔPs 和联动装置” 章节。
有关阀门和执行器的组合搭配，请参照“关闭压力ΔPs 和联动装置” 章节。
运行模式
蝶阀(VYD6 系列)通过旋转执行器来操作。有无弹簧复位功能的执行器都可以使用。请按照安装的关断压力和环境条件来
选择执行器。执行器由一个标准开/关、3 点或者调制控制系统所控制，并将阀门的阀板移动到控制信号所指示的方位。
制品特性
大的 Kv 值向大流量应用提供经济的控制阀解决方案。
人工操作
按下MYNRVU.., MYSRVU.. 或MYGRVU..系列执行器的人工按钮，用20mm 的扳手扭转阀门。 与MYSY 执行器相匹配
的阀门可通过扭转手轮（MYSY..9..）或借助一个8 mm 的扳手(MYSY1..)来操作。

MYSY 大扭矩执行器
非弹簧复位的大扭矩执行器，用于DN50到DN500的蝶阀
操作。
扭矩 35到2000 Nm
开/关控制：
MYSY..-24-3-T, MYSY..-230-3-T
调制控制：
MYSY..-24P-T, MYSY..-230P-T
规格
项目 规格
额定电压 MYSY..-24..-T: 24 V AC, 50/60 Hz
MYSY..-230..-T: 220 - 230 V AC, 50/60 Hz
额定电压范围 MYSY..-24..-T: 21.6 - 26.4 V AC
MYSY..-230..-T: 198 - 253 V AC
电气连接 1/2”电缆接口, 螺丝端子
保护等级 MYSY..-24..-T:等级III (安全低电压)
MYSY..-230..-T:等级II (完全绝缘)
过载保护 热过载保护，135°C 切断
电机保护 H 级绝缘 (用于MYSY1-..), F 级绝缘 (用于MYSY2..9-..)
齿轮装置 高合金钢齿轮套件
运行范围 MYSY..-3-T: ON/OFF, 3-点控制
MYSY..P-T: 2 - 10 V DC, 4 - 20 mA, 1- 5 V DC (可选)
感度 0.2 mA / 100 mV (仅用于MYSY..P-T)
反馈 4 - 20 mA 和 2 - 10 V DC (仅用于MYSY..P-T)
转角 电子限位到90°，人工最大限位到95°
位置指示器 圆顶状指示
内部湿度控制 达到95%，有阻抗的加热设备
辅助开关 (2) SPDT, 3 A, 250 V AC (用于MYSY1) / 5 A, 250 V AC (用于MYSY2..9)
环境温度 -20 - 70 °C
保护等级 IP67
外壳材质 铸铝合金
EMC
低电压指令
CE 根据 89/336/EEC
CE 根据 73/23/EEC, 993/68/EEC
电机功率 运行时间 运行电流
型号 220 V AC 扭矩
(Nm) 24 V AC 220 V AC 24 V AC 60 Hz 50 Hz 24 V AC 220 V AC 人工超控 质量(kg)
安装法兰
产品特点
电气连接
所有的执行器控制元件均连接到主罩盖下的接线条上。打开罩盖并将电缆穿过电缆接口，以便连接到接线条上。请根据配
线图对接口进行连接。在进行该步骤前，请确认电源电压与执行器标牌上所标注的一致。在完成端子连接之后，请手动将
执行器移动到半开位置，并对配线做预备性的检查。
手动操作按顺时针方向旋转手轮来关闭执行器，并按逆时针方向旋转打开。该操作为临时性的手动操作。如果是永久性的手动操作的话，请断开通向执行器的电源。(用于MYSY1..时，需要一个8 mm的扳手)精密定位调控型执行器允许精确定位 (< 2%)。可设定其灵敏度来调节精度。

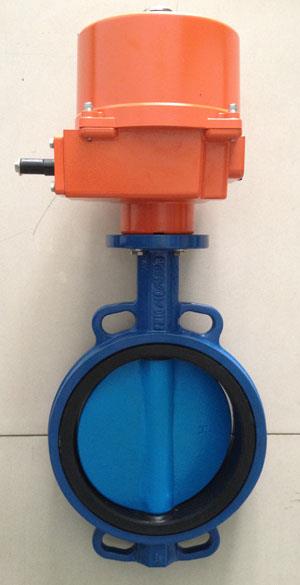

VYD6200L/MYSY3-24-3-T   VYD6200L/MYSY3-24P-T电动蝶阀图片
