山武电动蝶阀

VYD6200/MYSY3-230P-T   VYD6200/MYSY3-24-3-T电动蝶阀

YSY 大扭矩执行器
非弹簧复位的大扭矩执行器，用于DN50到DN500的蝶阀
操作。
扭矩 35到2000 Nm
开/关控制：
MYSY..-24-3-T, MYSY..-230-3-T
调制控制：
MYSY..-24P-T, MYSY..-230P-T
规格
项目 规格
额定电压 MYSY..-24..-T: 24 V AC, 50/60 Hz
MYSY..-230..-T: 220 - 230 V AC, 50/60 Hz
额定电压范围 MYSY..-24..-T: 21.6 - 26.4 V AC
MYSY..-230..-T: 198 - 253 V AC
电气连接 1/2”电缆接口, 螺丝端子
保护等级 MYSY..-24..-T:等级III (安全低电压)
MYSY..-230..-T:等级II (完全绝缘)
过载保护 热过载保护，135°C 切断
电机保护 H 级绝缘 (用于MYSY1-..), F 级绝缘 (用于MYSY2..9-..)
齿轮装置 高合金钢齿轮套件
运行范围 MYSY..-3-T: ON/OFF, 3-点控制
MYSY..P-T: 2 - 10 V DC, 4 - 20 mA, 1- 5 V DC (可选)
感度 0.2 mA / 100 mV (仅用于MYSY..P-T)
反馈 4 - 20 mA 和 2 - 10 V DC (仅用于MYSY..P-T)
转角 电子限位到90°，人工最大限位到95°
位置指示器 圆顶状指示
内部湿度控制 达到95%，有阻抗的加热设备
辅助开关 (2) SPDT, 3 A, 250 V AC (用于MYSY1) / 5 A, 250 V AC (用于MYSY2..9)
环境温度 -20 - 70 °C
保护等级 IP67
外壳材质 铸铝合金
EMC
低电压指令
CE 根据 89/336/EEC
CE 根据 73/23/EEC, 993/68/EEC
电机功率 运行时间 运行电流
型号 220 V AC 扭矩
(Nm) 24 V AC 220 V AC 24 V AC 60 Hz 50 Hz 24 V AC 220 V AC 人工超控 质量
(kg)
安装法兰
(ISO 5211)
MYSY1-.. 35 10 W 10 W 15 s 12 s 13 s 0.6 A 0.3 A 用8 mm 的扳手 2.0 F05
MYSY2-.. 90 70 W 40 W 15 s 15 s 17 s 3.0 A 0.5 A 手轮 11 F07
MYSY3-.. 150 70 W 40 W 22 s 22 s 26 s 3.0 A 0.5 A 手轮 11 F07
MYSY4-.. 400 180 W 120 W 16 s 16 s 18 s 6.0 A 0.6 A 手轮 22 F10
MYSY5-.. 500 180 W 120 W 22 s 22 s 25 s 6.5 A 0.7 A 手轮 22 F10
MYSY6-.. 650 ? 120 W ? 28 s 31 s ? 0.8 A 手轮 22 F10
MYSY7-.. 1000 ? 180 W ? 46 s 55 s ? 1.6 A 手轮 36 F14
MYSY8-.. 1500 ? 220 W ? 46 s 55 s ? 2.0 A 手轮 36 F14
MYSY9-.. 2000 ? 180 W ? 58 s 70 s ? 1.6 A 手轮 56 F16
产品特点
电气连接
所有的执行器控制元件均连接到主罩盖下的接线条上。打开罩盖并将电缆穿过电缆接口，以便连接到接线条上。请根据配
线图对接口进行连接。在进行该步骤前，请确认电源电压与执行器标牌上所标注的一致。在完成端子连接之后，请手动将
执行器移动到半开位置，并对配线做预备性的检查。
手动操作按顺时针方向旋转手轮来关闭执行器，并按逆时针方向旋转打开。该操作为临时性的手动操作。如果是永久性的手动操作的话，请断开通向执行器的电源。(用于MYSY1..时，需要一个8 mm的扳手)精密定位调控型执行器允许精确定位 (< 2%)。可设定其灵敏度来调节精度。

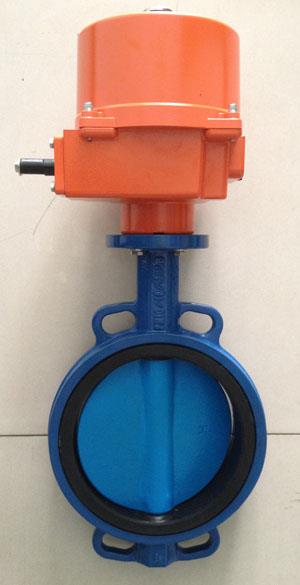

VYD6200/MYSY3-230P-T   VYD6200/MYSY3-24-3-T电动蝶阀图片
