山武电动蝶阀

VYD6150L/2xMYGRVU24   VYD6150L/2xMYGRVU24-SR电动调节蝶阀

MYGRVU 执行器
非弹簧复位型执行器，用于DN100到DN150的蝶阀操作。
双型号MYGRVU.. 用于DN125到DN200的蝶阀操作。
扭矩 40 Nm
开/关控制：
MYGRVU24, MYGRVU230
调制控制：
MYGRVU24-SR
规格
项目 规格
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功耗 4 W（运行）
2 W（待机）
变压器/配线尺寸 6 VA
连接电缆 1 m, 3 × 0.75 mm2
保护等级 III (安全低电压)
MYGRVU24
质量 约1550 g
额定电压 100 - 240 V AC, 50/60 Hz
额定电压范围 85 - 265 V AC
功率 4 W（运行）
2 W（待机）
配线尺寸 7 VA
连接电缆 1 m, 3 × 0.75 mm2
保护等级 II (完全绝缘)
MYGRVU230
质量 约1550 g
额定电压 24 V AC, 50/60 Hz / 24 V DC
额定电压范围 19.2 - 28.8 V AC/DC
功率 4.5 W（运行）
2 W（待机）
变压器/配线尺寸 6.5 VA
连接电缆 1 m, 4 × 0.75 mm2
控制信号Y 0 - 10 V DC（输入电阻100 kΩ）
运行范围 2 - 10 V DC
测量电压 U 2 - 10 V DC（最大1 mA）
同步 ± 5 %
保护等级 III (安全低电压)
MYGRVU24-SR
质量 1550 g
扭矩 最小40 Nm（在额定电压）
转角 最大 95°
转向 将 预调到关(开关隐藏在一个标签下面)
声功率级 最大45 dB (A)
位置指示器 机械、远程可视
人工超控 通过安压按钮解除传动装置，当按钮深陷时进行人工操作。
运行时间 150 s
运行方式 EN 60730-1 样式 1
环境温度 -30 - 50 °C
非环境温度 -40 - 80 °C
湿度试验 95 %RH, 不结露 (EN 60730-1)
保护等级 IP54 （在任何方向）
EMC
低电压指令
CE 根据89/336/EEC
CE 根据 73/23/EEC
普通规格
维护 免费维护

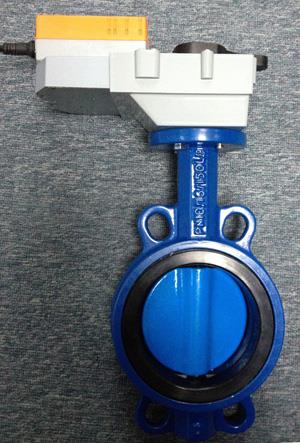

VYD6150L/2xMYGRVU24   VYD6150L/2xMYGRVU24-SR电动调节蝶阀图片
