山武电动蝶阀

VYD6150/MYSY2-230P-T  VYD6150/MYSY2-24-3-T电动蝶阀

MYSY 大扭矩执行器非弹簧复位的大扭矩执行器，用于DN50到DN500的蝶阀操作。
扭矩 35到2000 Nm
开/关控制：
MYSY..-24-3-T, MYSY..-230-3-T
调制控制：
MYSY..-24P-T, MYSY..-230P-T
规格
项目 规格
额定电压MYSY..-24..-T: 24 V AC, 50/60 Hz
MYSY..-230..-T: 220 - 230 V AC, 50/60 Hz
额定电压范围 MYSY..-24..-T: 21.6 - 26.4 V AC
MYSY..-230..-T: 198 - 253 V AC
电气连接 1/2”电缆接口, 螺丝端子
保护等级 MYSY..-24..-T:等级III (安全低电压)
MYSY..-230..-T:等级II (完全绝缘)
过载保护 热过载保护，135°C 切断
电机保护 H 级绝缘 (用于MYSY1-..), F 级绝缘 (用于MYSY2..9-..)
齿轮装置 高合金钢齿轮套件
运行范围 MYSY..-3-T: ON/OFF, 3-点控制
MYSY..P-T: 2 - 10 V DC, 4 - 20 mA, 1- 5 V DC (可选)
感度 0.2 mA / 100 mV (仅用于MYSY..P-T)
反馈 4 - 20 mA 和 2 - 10 V DC (仅用于MYSY..P-T)
转角 电子限位到90°，人工最大限位到95°
位置指示器 圆顶状指示
内部湿度控制 达到95%，有阻抗的加热设备
辅助开关 (2) SPDT, 3 A, 250 V AC (用于MYSY1) / 5 A, 250 V AC (用于MYSY2..9)
环境温度 -20 - 70 °C
保护等级 IP67
外壳材质 铸铝合金

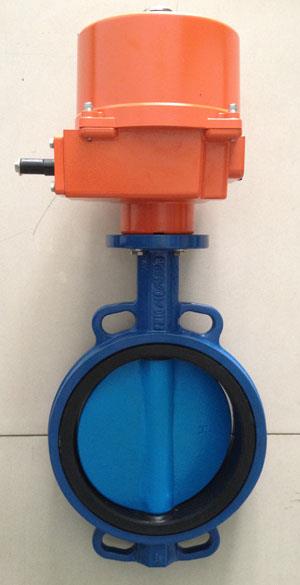

VYD6150/MYSY2-230P-T  VYD6150/MYSY2-24-3-T电动蝶阀图片
