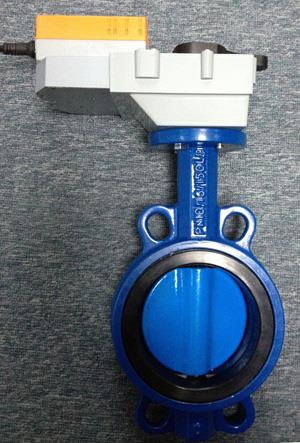

山武电动蝶阀

VYD6100/MYSRVU24    VYD6100/MYSRVU24-S电动蝶阀

执行器设计特性
MYSY.. 执行器
MYSY..系列旋转执行器能够满足更高的 IP 设备及大体积蝶式自动机的需要。此外，该系列产品还可适用于VYD6..系列
蝶阀及其它的直角回转阀。
1. 带硬化行星齿轮的变速箱
2. 用于手动旋转角限位的两个止动螺丝
3. 直接作用于行星齿轮的手轮
4. 带温控器保护的电机
5. 终端
6. 限位开关和两个辅助开关
7. 铸造铝制外壳(IP67)
8. 用于外壳上盖的4 × M5 六角螺丝
9. 位置指示器的视镜(转缸)

具有IP67等级、清晰可见的位置指示器、国际标准ISO 5211悬置系统、内热电机过载保护、加热器、双辅助C型开关
以及可达配线终端管理点。
• 包括所有印刷文件在内的配线图示被粘贴在位于永久性产品标签的壳体外侧。
• 扭矩范围从35 Nm 到 2000 Nm。
MYAF.. 、MYNRVU.. 、MYSRVU.. 和 MYGRVU.. 执行器
MYAF..、MYNRVU..、MYSRVU.. 和MYGRVU.. 系列旋转执行器产品使用最上乘的电机和传动装置，并且采用了高尖端
的电子技术来用于控制。通用的产品设计使得安装、操作及维护变得更加方便。
执行器附属设备
执行器 附属设备零件号
产品型号 联动装置套件 辅助开关 反馈电位计 数字式位置指示器
定位装置 扭矩开关
MYAF.. WD6-AF 内装式 ⎯ ⎯ ⎯ ⎯
MYNRVU.. WD6-NRSR* ⎯ ⎯ ⎯ ⎯ ⎯
MYSRVU.. WD6-NRSR* ⎯ ⎯ ⎯ ⎯ ⎯
MYGRVU..
2xMYGRVU..
WD6-GR
WD6-2GR
S..A.. P..A.. ZAD24 SG..24 ⎯
MYSY.. WD6-S1
用于 SY1..
执行器附带
DN125-150 阀门
内装式 SY-1000-FB 用于
SY..-3-T 执行器
⎯ ⎯ SY-26 用于 SY2.. ～
SY6 执行器
SY-712 用于 SY7 ～
SY9 执行器
∗ 零件号为 WD6-NRSR 的制动装置包括在执行器组内。关于其它的附属设备请另行采购。

VYD6.. 阀门尺寸
Kv 值 (m3/h)
方位 型号 尺寸
90° 80° 70° 60° 50° 40° 30° 20° 10°
VYD650/L/S/LS DN50 2” 80 75 57 39 27 21 16 6.9 1.09
VYD665/L/S/LS DN65 2.5” 170 142 99 64 42 30 19 7.5 0.52
VYD680/L/S/LS DN80 3” 290 278 205 139 87 51 34 21 7.7
VYD6100/L/S/LS DN100 4” 560 404 270 173 105 67 46 26 6.3
VYD6125/L/S/LS DN125 5” 870 744 502 306 186 113 60 33 15.6
VYD6150/L/S/LS DN150 6” 1340 1185 720 472 294 171 94 47 25.9
VYD6200/L/S/LS DN200 8” 2690 2360 1483 956 617 362 211 88 52.0
VYD6250/L/S/LS DN250 10” 5540 3948 2364 1502 911 588 334 193 84.5
VYD6300/L/S/LS DN300 12” 7540 6147 3607 2083 1229 706 401 164 4.13
VYD6350/L/S/LS DN350 14” 10300 9348 6233 3938 2380 1335 616 291 5.2
VYD6400/L/S/LS DN400 16” 14300 12856 8571 5416 3237 1836 847 400 6.9
VYD6450/L/S/LS DN450 18” 18900 17028 11352 7172 4334 2433 1122 530 9.5
VYD6500/L/S/LS DN500 20” 24200 21893 14596 9222 5573 3128 1443 682 12
注解： 蝶阀内的最大流速为9 m/s (用于开/关控制)
关闭压力ΔPs 和联动装置 -- VYD6.. 及VYD6../ 具有L 尼龙涂层的阀板系列产品(1/2)
