山武电动蝶阀

VYD6100/MYSY1-230-3-T   VYD6100/MYSY1-230P-T电动开关蝶阀主要用于冷却器隔离、冷水塔隔离、转换系统、大型空调机线圈控制、旁通和过程控制。

VYD6100/MYSY1-230-3-T   VYD6100/MYSY1-230P-T电动开关蝶阀主要特点

额定压力：1600 kPa(1/2)
Kv (m3/h) 80 170 290 560 870 1340 2690
DN (mm) 50 65 80 100 125 150 200
VYD6.. VYD650 VYD665 VYD680 VYD6100 VYD6125 VYD6150 VYD6200

VYD6..S VYD650S VYD665S VYD680S VYD6100S VYD6125S VYD6150S VYD6200S
VYD6..L VYD650L VYD665L VYD680L VYD6100L VYD6125L VYD6150L VYD6200L
阀门型号

(调制)型号
IP67 MYSY3..
MYSY4..
MYSY4.. MYSY6.. MYSY7..*1
MYSY8..
MYSY8.. MYSY9..
∗1 仅适用于带尼龙阀板的 VYD6..(L) 蝶阀。
∗2 2xMYGRVU：双 MYGRVU 执行器。
∗3 零件号 WD6-NRSR 联动装置 (用于 MYNRVY/SRVY 执行器)包括在执行器组中。
零件号 WD6-GR 联动装置 (用于 MYGRVU 执行器) 须另行采购。
零件号 WD6-2GR 联动装置 (用于 2xMYGRVU 执行器) 须另行采购。
零件号 WD6-AF 联动装置 (用于 MYAF执行器) 须另行采购。
零件号 WD6-S1 联动装置 (用于 MYSY1 执行器) 须另行采购。

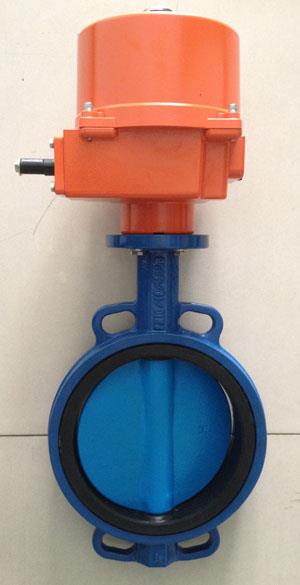

 VYD6100/MYSY1-230-3-T   VYD6100/MYSY1-230P-T电动开关蝶阀图片
