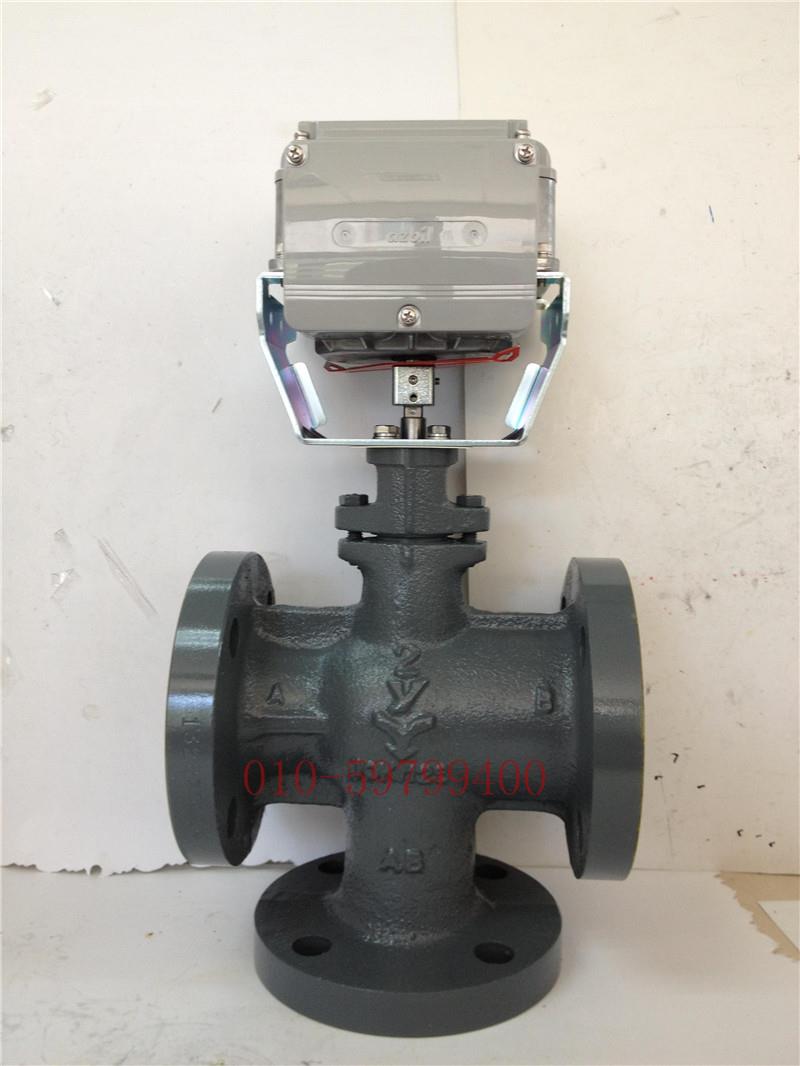

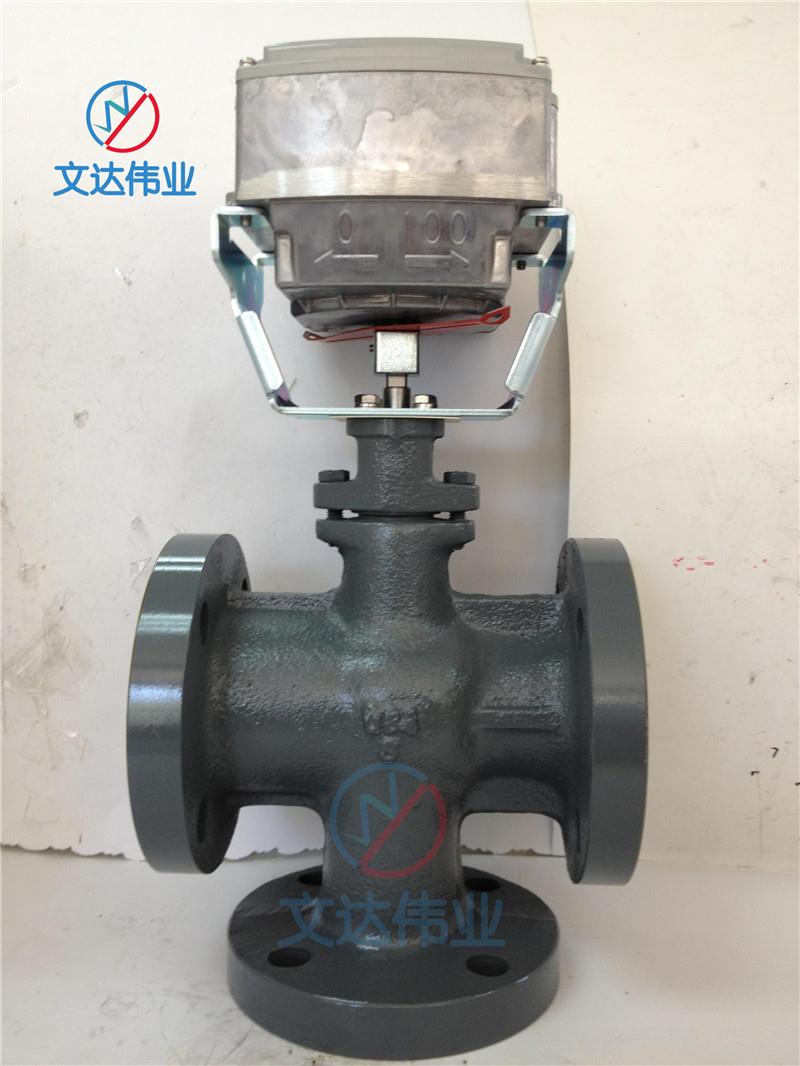

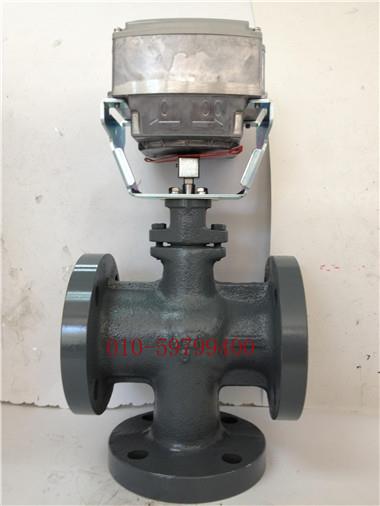

山武电动三通阀

ACTIVAL VY54X0L系列是法兰连接型电动三通阀。阀门和执行器为一体化结构。VY54X0L用于控制冷/热水，阀体额定压力为JIS 10K 执行器使用24V AC 低电压动作的可逆转同步马达。

规格 阀体部分

形式                                 三通阀，法兰连接型

阀体压力等级                 JIS10K （最高使用压力0.98MPA）

材料                                 阀体：                 灰铸铁（JIS FC200）

                                         扣环：                 不锈钢

                                         阀球，阀杆：     不锈钢

                                        座圈：                  加有填料的聚四氟乙烯

                                        压盖填料：           非石棉填料

                                       垫圈：                    非石棉结合垫片

配管连接                       JIS10K 法兰连接 全平面座（FF）

容许流体温度               水用：0*~100 ℃   *流体不结冻

流量特性                       直线特性

可调比                          30：1

使用流体                      冷热水

执行器规格

电源电压                     AC24V±15%    50/60Hz

执行器                         阀口径50A~80A用

功耗                             F型电机：            7VA                F电机以外的类型：    8VA

动作时间                     63s（50Hz）/53s（60Hz）±5s

控制信号                         浮点+135Ω反馈电位计

                                         公称135Ω阻抗输入

                                         4-20mA DC输入

                                         2-10V DC 输入

                                        0-10V DC 输入
