山武气动调节阀

CV3000-VFR偏心旋转调节阀具有直通型的阀体结构，同室阀芯设有导流翼，流体阻力小。适合需要流量大、可调范围广的场合，特别适用于含淤桨的系统控制。
流体经过调节阀时会有很高的压降，VFR型偏心旋转阀可以抑制空化现象的发生，同室可以减少噪音和振动。VFR阀体出口处安装了许多带节流孔的抗空化板，以避免压降过大。因此甚至能够应用于KC值超过0.55的情况下，低压、中压管线冷水、温水及其他液体的控制。同室配有抗空化板安装在阀体内部和安装在阀体外部两种型号。

阀体形式：分流三通型铸造球阀
口径范围：DN15-300
额定压力：JIS10K 16K 20K 30K  40k
               ANSI CIASS 150 300
               JPI CIASS 150 300
连接方式：无法兰对夹式

阀芯：单座阀芯旋转阀（带导流翼）

执行机构形式：弹簧式薄膜执行机构

作用：正作用或者反作用
膜片材料：乙丙橡胶夹尼龙

弹簧范围：80-160kpa
          180-270kpa
          80-240kpa
供气压力：340-490kpa
环境温度：-30-+70度
阀作用：正作用或反作用

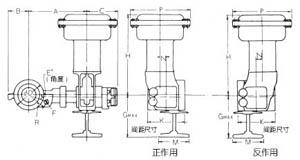

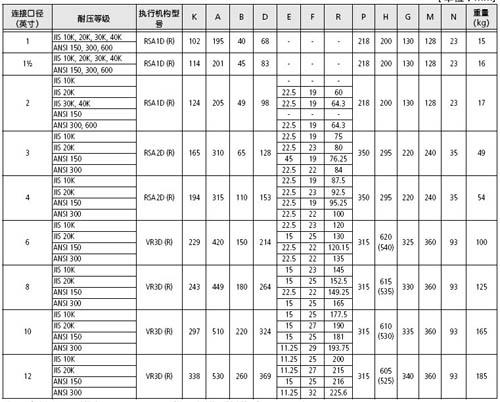

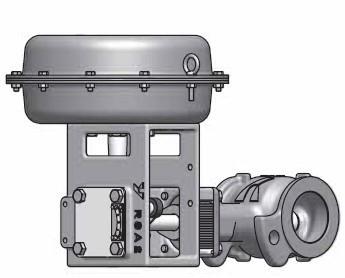

CV3000-VFR偏心旋转调节阀图片及尺寸图
