山武气动调节阀

CV3000-HDT气动三通调节阀
HDT型三通调节阀可用于分流场合。调节阀配用薄膜执行机构，结构小。输出力大，适用于阀尺寸和压差高的场合。

阀体形式：分流三通型铸造球阀
口径范围：DN80~150
额定压力：JIS10K 16K 20K 30K
               ANSI CIASS 150 300
               JPI CIASS 150 300
连接方式：法兰连接 RF FF

阀芯：三通线性V型（LV）

执行机构形式：单作用薄膜执行机构

作用：正作用或者反作用
膜片材料：乙丙橡胶夹尼龙

弹簧范围：20-98kpa或80-240kpa

供气压力：120-340kpa
环境温度：-30-70度
阀作用：正作用（配正作用执行机构）
            反作用（配反作用执行机构）

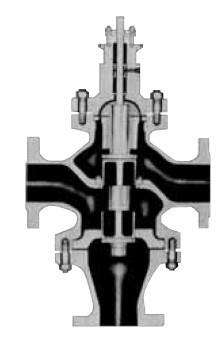

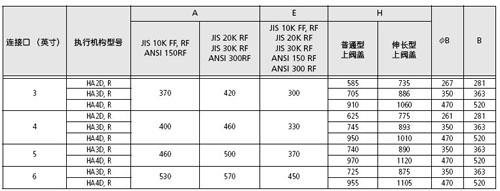

CV3000-HDT气动三通调节阀图片及尺寸图

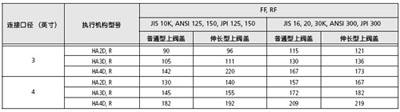

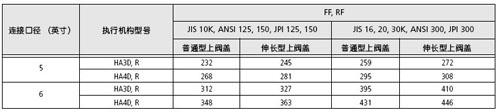

CV3000-HDT气动三通调节阀重量图
