CV3000-HLS气动调节阀

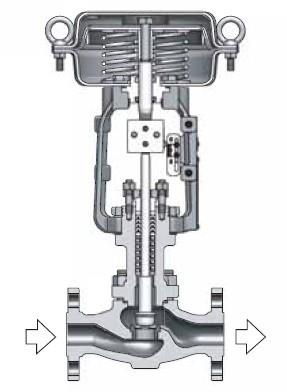

HLS型小口径单座调节阀是为重负荷工况而设计的。阀体结构紧凑，流体通道呈S流线型，压降损失小，流通量大，可调范围广，流量特性精度高。阀芯可以选取宽泛的CV值。阀座关闭性能符合IEC和JIS标准。调节阀配用多弹簧式薄膜执行机构，结构小、输出力大。HLS型调节阀广泛应用于高低温，高压场合下的小流量稳定控制。

阀体形式：直通型，铸造球阀
口径范围：DN15~25
额定压力：JIS10K 16K 20K 30K 40K
                    ANSI CIASS 150 300 600
                   JPI CIASS 150 300 600
连接方式：法兰连接 RF RJ LG
                   槽沟面 凹形
                   嵌入式 凹形
                   焊接型 SW(11/2 2英寸）
                  BW(21/2-8英寸)
阀芯：单座柱塞型

执行机构形式：单作用薄膜执行机构

作用：正作用或者反作用
膜片材料：乙丙橡胶夹尼龙

弹簧范围：20-98kpa或80-240kpa

供气压力：120-390kpa
环境温度：-30-70度
阀作用：气关（配正作用执行机构）
            气开（配反作用之行机构）
