CV3000-HTS气动调节阀
HTS型顶导向高压单座调节阀是为负荷工况而设计的。阀体结构紧凑，流体通道呈S流线型，压降损失小，允许流通能力大，可调范围广。流量特性精度高。阀芯导向部分的导向面积大，具有抗震性能强的特点。阀座关闭性能符合IEC或者JIS标准，调节阀配用多弹簧式薄膜执行机构，结构小、输出力大。HTS型调节阀广泛应用于要求可靠性和关闭性能高、低温以及高压工艺管线场合。
阀体形式：直通型，铸造球阀
口径范围：DN40~200
额定压力：JIS10K 16K 20K 30K 40K
               ANSI CIASS 150 300 600
               JPI CIASS 150 300 600
连接方式：法兰连接 RF RJ LG
               槽沟面 凹形
               嵌入式 凹形
               焊接型 SW(11/2 2英寸）
               BW(21/2-8英寸)
阀芯：压力平衡型

执行机构形式：单作用薄膜执行机构
                     弹簧式气缸活塞型
作用：正作用或者反作用
膜片材料：HA型：乙丙橡胶夹尼龙
               VA型：氯丁橡胶夹尼龙
弹簧范围：20-98kpa
              40-120kpa
              80-240kpa
              200-340kpa
供气压力：薄膜执行机构
               弹簧式气缸活塞型
环境温度：-30-70度
阀作用：气关（配正作用执行机构）
            气开（配反作用之行机构）
可选附件：定位器、过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀和其他

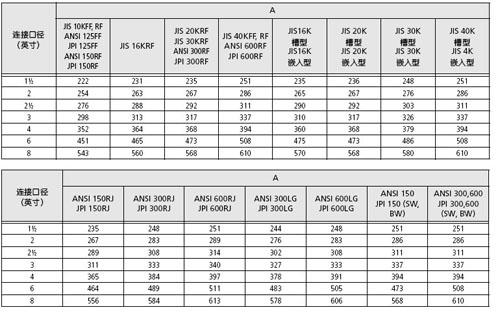

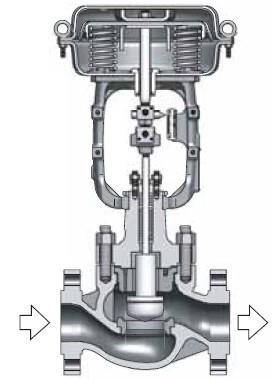

CV3000-HTS气动调节阀图片及尺寸图

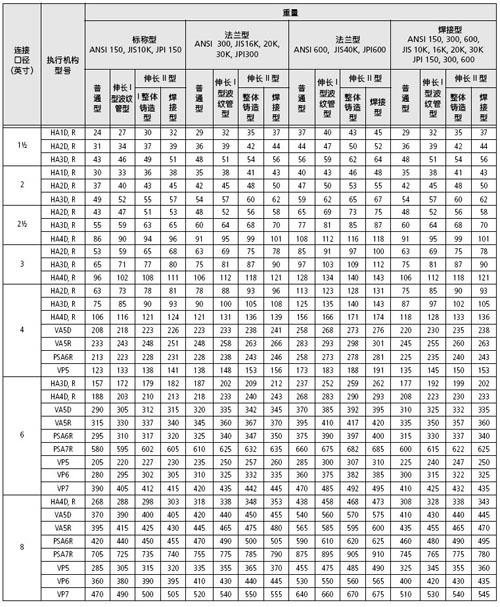

CV3000-HTS气动调节阀重量表
