山武气动调节阀

CV3000-ADVB/ADVM气动调节阀
ADVB/ADVM型上下导向式双座控制阀的流体通道可保证流体流动的通常和压力损失的最小化。阀芯形状设计采用可优化阀芯周围流体流动和压力平衡的各种特点，从而使阀门能在较宽幅的流量可调范围内，实现稳定控制。阀芯导向部的顶部及底部进行固定，具有高度的抗震性和耐磨性。阀体重量较轻，且对阀芯的底部导向采用了一种固定的导向结构。阀芯和阀座导用了顶端接入式，提高了维护的简易程度。由于结构上采用了一体形阀座，确保了本产品可获得与单阀座阀门相同的阀座防渗漏性能。此处，阀门还配备有一个结构小输出力大的多弹簧型执行结构。ADVB/ADVM型控制阀尤其适用于要求具备高动态稳定性和高可靠性的高压差工艺管路。
阀体材质：不锈钢316
口径范围：DN150~300
额定压力：JIS10K RF 16KRF  20KRF  30KRF
连接方式：法兰连接 RF
阀芯：压力平衡型
执行机构形式：单作用薄膜执行机构
                           弹簧式气缸活塞型
作用：正作用或者反作用
膜片材料：HA型：乙丙橡胶夹尼龙
               VA型：氯丁橡胶夹尼龙
弹簧范围：20-98kpa
              40-120kpa
              80-240kpa
              200-340kpa
供气压力：薄膜执行机构
               弹簧式气缸活塞型
环境温度：-30-70度
阀作用：气关（配正作用执行机构）
            气开（配反作用之行机构）
可选附件：定位器、过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀和其他

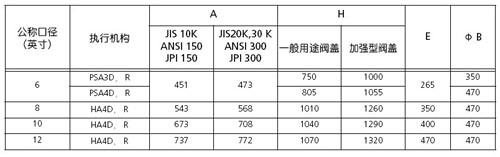

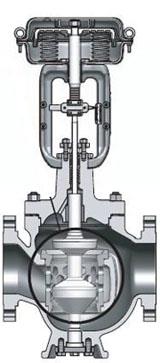

CV3000-ADVB/ADVM气动调节阀图片尺寸图

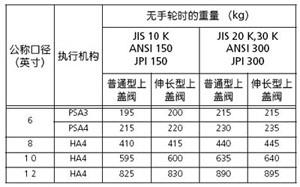

CV3000-ADVB/ADVM气动调节阀重量表
