山武气动调节阀

CV3000-HCB气动调节阀
HCB型压力平衡高压套筒调节阀是为重负荷工况而设计的。阀体结构紧凑，流体通道呈S流线型，在结构上还设有改善套筒周围流体平稳流动的导流翼，优点是压降损失小，流通量大，可调范围广，流量特性精度高。
阀芯利用压力平衡结构，通过小的执行器机构的推力来控制高压差工艺条件。调节阀配用多弹簧式薄膜执行机构，结构小、输出力大。
HCB阀广泛应用于要求动态稳定性好，噪音低，空化/闪蒸汽等，高低温、高压或高压差管线的流体控制条件下使用。

阀体形式：直通型铸造球阀
口径范围：DN40~200
额定压力：JIS10K 16K 20K 30K 40K
               ANSI CIASS 150 300 600
               JPI CIASS 150 300 600
连接方式：法兰连接 RF RJ LG
               槽沟面 凹形
               嵌入式 凹形
               焊接型 SW(11/2 2英寸）
               BW(21/2-8英寸)
阀芯：压力平衡型

执行机构形式：单作用薄膜执行机构
                     弹簧式气缸活塞型
作用：正作用或者反作用
膜片材料：HA型：乙丙橡胶夹尼龙
               VA型：氯丁橡胶夹尼龙
弹簧范围：20-98kpa
              40-120kpa
              80-240kpa
              200-340kpa
供气压力：薄膜执行机构
               弹簧式气缸活塞型
环境温度：-30-70度
阀作用：气关（配正作用执行机构）
            气开（配反作用之行机构）
可选附件：定位器、过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀和其他

CV3000-HCB气动调节阀图片

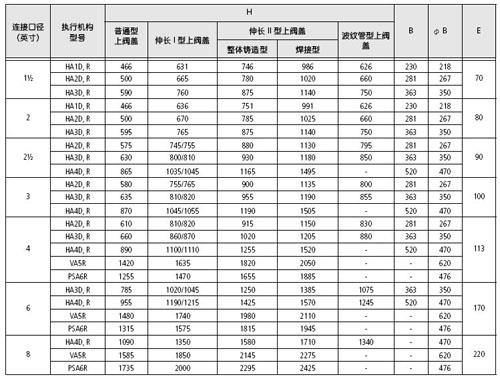

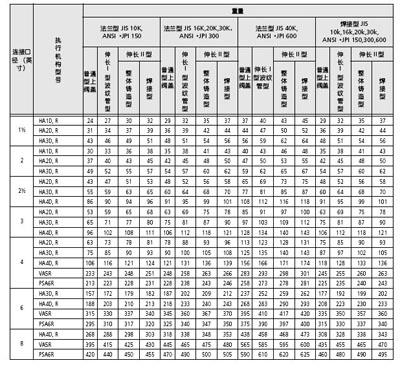

CV3000-HCB气动调节阀尺寸及重量表
