CV3000-HPC气动调节阀
HPC型压力平衡高压套筒调节阀是为高温、高压工况而设计的。阀体结构紧凑，流体通道呈流线型，在结构上还设有改善套筒周围流体平稳流动的导流翼，压降损失小，允许流通能力大，可调范围广。发新的结构上采取了用较小的操作输出，得到对高压差进行控制的力平衡方式。调节阀配用多弹簧式薄膜执行机构，结构小、输出力大。调节阀广泛应用于要求动态稳定性好，噪音低，空化/闪蒸等，高温、高压或者高压差流体控制条件下使用。

阀体形式：直通型铸造球阀
口径范围：DN40~200
额定压力：JIS63K
               ANSI CIASS 900 1500 2500
               JPI CIASS 900 1500  2500
连接方式：法兰连接 RF RJ LG
               焊接型 SW(11/2 3英寸）
               BW(3-8英寸)
阀芯：压力平衡型金属密封
套筒：分离式套筒
执行机构形式：单作用薄膜执行机构
                     弹簧式气缸活塞型
                     双作用气缸活塞执行机构
作用：正作用或者反作用
膜片材料：HA型：乙丙橡胶夹尼龙
               VA型：氯丁橡胶夹尼龙
弹簧范围：20-200kpa
              80-240kpa
              200-340kpa
              200-390kpa
供气压力：薄膜执行机构
               弹簧式气缸活塞型
环境温度：-30-70度
阀作用：气关（配正作用执行机构）
            气开（配反作用之行机构）

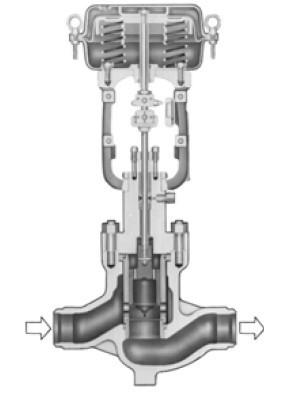

CV3000-HPC气动调节阀图片

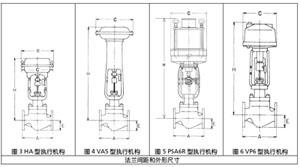

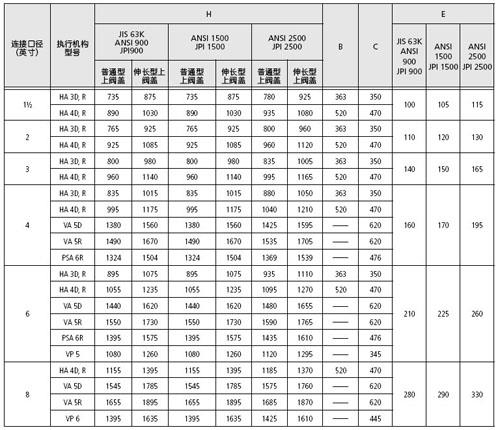

CV3000-HPC气动调节阀尺寸表

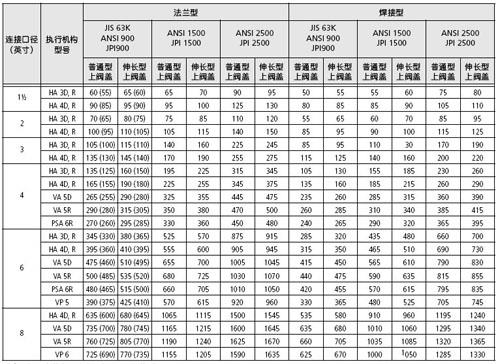

CV3000-HPC气动调节阀重量表
