山武湿度传感器

HY7813D4000 山武湿度传感器插入型温湿度传感器HTY78X3 系列产品是一种高精度，可信赖的传感器。本系列产品在其温度检测元件中使用了Pt100 铂测温电阻(JIS*1 C1604 A 级，相当于IEC60751：95 A 级)，在湿度检测元件中使用了高分子电容式湿度检测元件(由本公司研发的FP3*2)。由于检测范围广，稳定性高，可用于一般楼宇空调机的风管、试验箱内部以及室外空气检测等各种工业用途。

HY7813D4000 山武湿度传感器特点
(1) 能进行范围广、精度高的露点温度测量。
(2) 耐环境性强。
(3) 优越的长期稳定性。
(4) 反应快，重复性高。
(5) 采用了能以即插式进行装卸的专用支架，所以向风管、试验箱上安装时简便易行。
(6) 外壳部分采用防尘、防溅(IP54)构造。
(7) TY78X3Z系列产品的探头部分采用了无过滤器的防固体、防溅构造，所以无需对过滤器进行维修。
(8) CE 标识认证产品： HTY78X3T 、HTY78X3Z 、
工作环境条件
风速 极端运行条件：0～15m/s －
电源电压 HTY78X3T、HY78X3T系列产品：24 V AC +10/-15 % (50 Hz/60 Hz)、24 V DC ±10 %
HTY78X3D、HY78X3D、TY78X3D系列产品：24 V DC ±10 %
功率 HTY78X3T1、HY78X3T1系列产品(输出：1-5V)：
HTY78X3T4、HY78X3T4系列产品(输出：4-20mA)：
HTY78X3T6、HY78X3T6系列产品(输出：0-10V)：
HTY78X3D、HY78X3D、TY78X3D系列产品：
0.23VA(24V AC时) / 170mW(24V DC时)
1.0VA(24V AC时) / 800mW(24V DC时)
0.23VA(24V AC时) / 170mW(24V DC时)
550mW(24VDC时)(平均每个接点的输出：4-20mA )
耐电压 在500V AC的情况下，1min的电流泄漏量不超过1mA(外壳-端子之间)
绝缘电阻 500V DC，不低于20MΩ(外壳-端子之间)
防护等级 外壳：防尘防溅(IP54)(在使用指定的防水压盖部分和多芯电缆时，或者在对指定的电线管进行接线时。)
此外，TY78X3Z系列产品的探头部分：IP24(防止不小于φ12 mm的固体物，并且防溅)
安装 风管、试验箱、百叶箱(用于专用安装支架)
连接 端子板连接

HY7813D4000 山武湿度传感器项目规格
主要部分材质、颜色 外壳部分：含有20%GF的聚碳酸酯树脂，灰色(相当于DIC-651)
过滤器盖：改良PPE树脂，灰色(相当于DIC-651)
质量 HTY7803、TY7803、HY7803系列产品：约240g
HTY7813、TY7813、HY7813系列产品：约210g
另购配件 83157235-001： 安装支架(填料、安装孔的指示标签、M4螺丝)
83157240-004： 电线管安装组件 (用于HTY/HY/TY78X3D系列产品，适用电缆外径：φ11mm～φ14mm)
83157240-009： 电线管安装组件 (用于TY78X3Z系列产品，适用电缆外经：φ9.4mm～φ11mm)
83104098-004： 密封接口 (用于HTY/HY/TY78X3D系列产品，适用电缆外径：φ10.5mm～φ14.5mm)
83104098-003： 密封接口 (用于TY78X3Z系列产品，适用电缆外径：φ8.5mm～φ12.5mm)
DY8000A1001： 室外型传感器屏蔽
DY3002A1005： 百叶箱型传感器安装支架(L型支架)
保养型另购配件 83162945-003 过滤器装置(过滤器、过滤器盖)

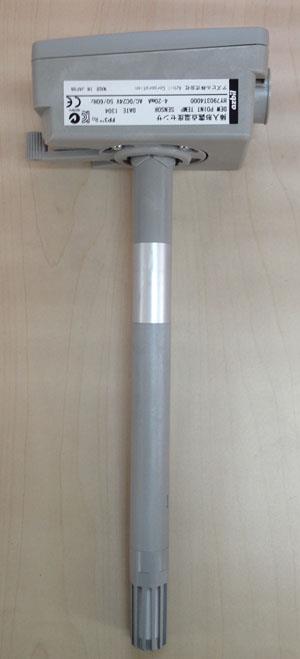

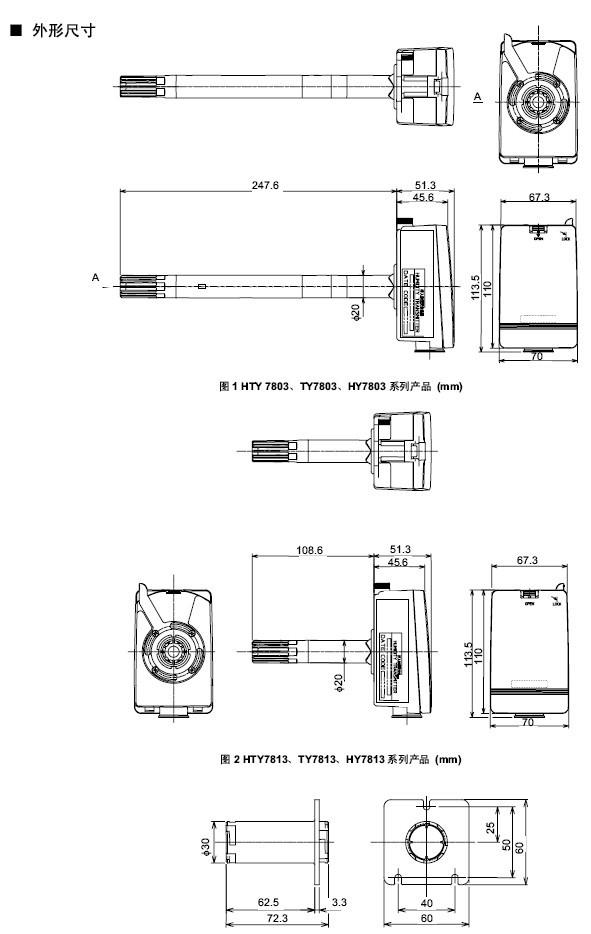

 HY7813D4000 山武湿度传感器图片及尺寸图

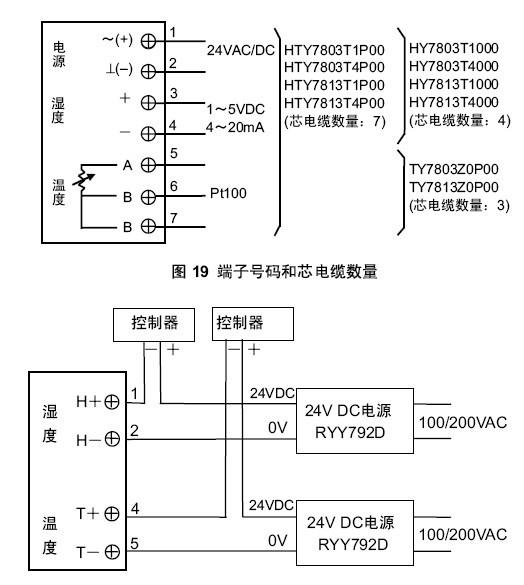

HY7813D4000 山武湿度传感器接线图
