山武湿度传感器

HY7806T6000高精度湿度传感器插入型温湿度传感器HTY78×6系列的温度测量元件使用Pt100铂热电阻(IEC60751或JIS C1604的 A级)，湿度测量元件使用高分子电容式湿敏元件(本公司开发的FP3)，是一种高精度、高可靠性传感器。由于测量范围广、稳定性佳，可用于从一般楼宇空调的风道、箱体内部，以及室外空气测量等各种工业用途。
另外，也有单一配置温度传感器的TY78×6系列以及湿度传感器的HY78×6系列。
HY7806T6000高精度湿度传感器特点
1) 能进行范围广、精度高的温湿度测量
2) 长期稳定性好
3) 环境适应性强
4) 反应性和重复性好
5) 采用一旋即可装卸的专用支架，在风道、箱体中安装时简便易行
6) 外壳采用防尘、防溅(IP54)构造型
HY7806T6000高精度湿度传感器项目规格
测量范围 温度 -20～60℃
湿度 0～100%RH(-20～60℃)
输出信号 温度 100Ω/0℃
湿度 1-5V DC(0～100%RH时，线性) (输出阻抗 10kΩ以上)
1-10V DC(0～100%RH时，线性) (输出阻抗 10kΩ以上)
4-20mA DC(0～100%RH时，线性) (最大允许负荷 500kΩ以下)
测量精度 温度 ±(0.15+0.002|t|)℃ t:测量温度
湿度 ±2%RH(30～70%RH 25℃范围内)
±3%RH(20～80%RH 5～60℃范围内)
出厂检验标准：±0.5％RH(50%RH,25℃)
时间常数 温度 HTY, HY系列 4min以内
( 风速2 m / s 时) 湿度 1min以内
温度 额定工作条件 : -20～60℃ 0～100%RH(无结露)
上下限工作条件 : -20～80℃ 0～100%RH(无结露)
运输保管条件 : -30～70℃ 5～95%RH(无结露)
湿度 额定工作条件 : -20～60℃ 0～100%RH(无结露)
上下限工作条件 : -20～80℃ 0～100%RH(无结露)
运输保管条件 : -30～70℃ 5～95%RH(无结露)
工作条件
风速 限界工作条件 : 0～15m/s
电源电压 AC24V %，DC24V±10% (只限于HTY、HY系列)
功耗 0.6VA (AC24V时、HTY,HY系列 1-5V 0-10V输出型)
450mW (DC24V时、HTY,HY系列 1-5V 0-10V输出型)
1.4VA (AC24V时、HTY,HY系列 4-20mA输出型)
1.2mW (DC24V时、HTY,HY系列 4-20mA输出型)
耐电电压 AC500V 1min时 漏电电流1mA以下
绝缘阻抗 DC500V 20MΩ以上
耐振 9.8m/s2 (10～150Hz)
本体保护构造 外壳部 防尘防溅(IP54)(只限于使用指定防水底板以及使用指定多芯电缆或指定电线管
进行接线时)
另外TY系列的前端部采用IP24
安装 风道、箱体、百叶箱(使用专用支架)
连接 端子台连接
主要部分材质 外壳部分: 含20%GF的聚碳酸脂树脂 灰色(与DIC-651相当)
过滤网罩： 改性PPE树脂 灰色(与DIC-651相当)
重量 约240g(7806系列) 约210g(7816系列)
附件 无
另购品 83157235-001 安装支架
83157240-004 电线管安装组件(HTY,HY系列用、适用电缆外径φ11～φ14)
83104098-004 密封连接端子(HTY,HY系列用、电缆外径φ10.5～φ14.5)
DY8000A1001 室外用传感器百叶防护罩
DY3002A1005 百叶防护罩用传感器安装支架(L形金属件)
保养用另购品 83162945-003 过滤网组件

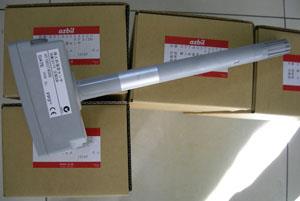

 HY7806T6000高精度湿度传感器图片及尺寸图

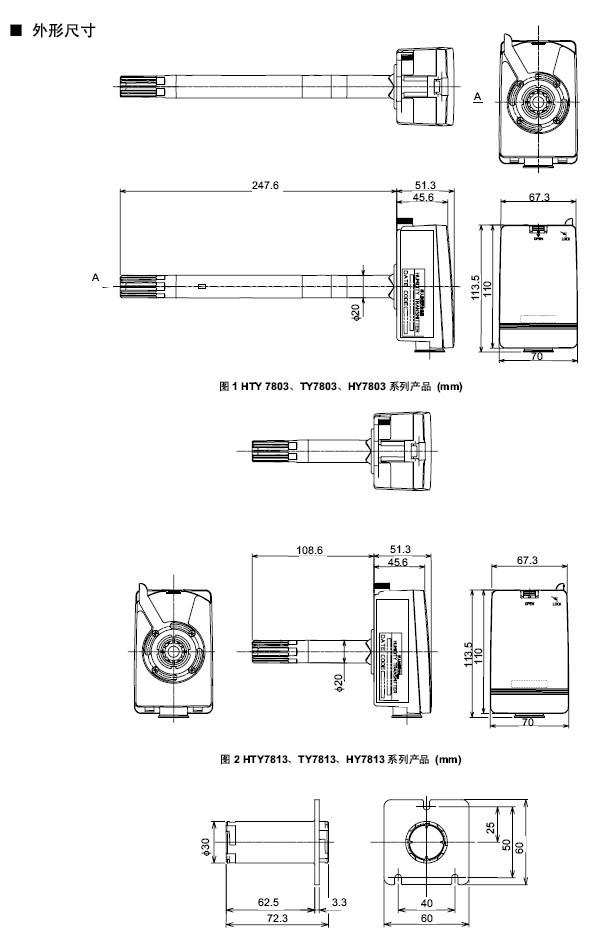

HY7806T6000高精度湿度传感器尺寸图
