山武湿度传感器

HY7023T1000 插入行温度传感器Neo-Mini传感器室内型Neo-Mini温度/湿度传感器HTY7023型/TY7023型/HY7023型室内型Neo-Mini温度/湿度传感器HTY70×3系列是在温度测量元件中使用Pt100铂热电阻(IEC60751或JISC1604 A级)，并在湿度测量元件中使用高分子电容式湿敏元件(本公司开发生产的FP3TM)而制成的高精度、高可靠性传感器。由于测量范围广、稳定性高，可用于包括一般楼宇空调在内的各种室内用途。也有单独的温度传感器和单独的湿度传感器。
HY7023T1000 插入行温度传感器特点
1) 能进行范围广、精度高的温湿度测量。
2) 具有优异的长期稳定性。
3) 具有优异的环境适应性。
4) 具有优异的响应特性和重复性。
5) 体积小(超薄)、重量轻。

HY7023T1000 插入行温度传感器项目规格
测量范围 温度0～60℃
湿度0～100%RH(15～35℃)
输出信号 温度100Ω/0℃
湿度DC1-5V(0～100%RH 范围内为线性) (另一侧输入电阻为50kΩ以上)
测量精度 温度 ±（0.15+0.002|t|）℃ t:测量温度
湿度±3%RH(30～70%RH 25℃时)
±5%RH(20～80%RH 15～35℃范围内)
出厂检验标准：±0.5%RH(50%RH，25℃
时间常数 温度 5 分钟以内 （参考值）
(风速为0.15m/s
的条件下)
湿度40 秒以内 （参考值）
温度 额定工作条件 : 0～60℃ 0～100%RH(无结露)
上下限工作条件:-10～60℃ 0～100%RH(无结露)
运输保管条件 : -20～70℃ 5～95%RH(无结露)
工作环境条件
湿度额定工作条件 : 15～35℃ 20～80%RH(无结露)
上下限工作条件:-10～60℃ 0～100%RH(无结露)
运输保管条件 : -20～70℃ 5～95%RH(无结露)
电源电压 AC24V %, DC24V±10% (仅限于HTY、HY 系列)
功耗 0.15VA(AC24V 时 HTY7023T1P00 型、HY7023T1000 型 湿度输出 1-5V 型)
100mW(DC24V 时 HTY7023T1P00 型、HY7023T1000 型 湿度输出 1-5V 型)
耐电电压 AC500V、1 分钟时 漏电电流1mA 以下
绝缘电阻 DC500V 时 20MΩ以上
安装 墙面安装
连接 引线(长200mm、截面积0.75mm2)
模块接口(仅限于TY7023Z0P01 型)
主要部分材质 盖子： ABS 树脂 淡米黄色（相当于Munsell 5Y8/1）
支架： 钢板(厚1.0) 镀锌（铬酸盐处理）
重量 约60g
附件零件 安装螺丝(M4-8mm, 2 颗)
另购品 扁平涂漆盖子： 83103629-001 型
带涂层的盖子： 83103630-001 型
维修保养盖 ： 83104507-010(10 个装)

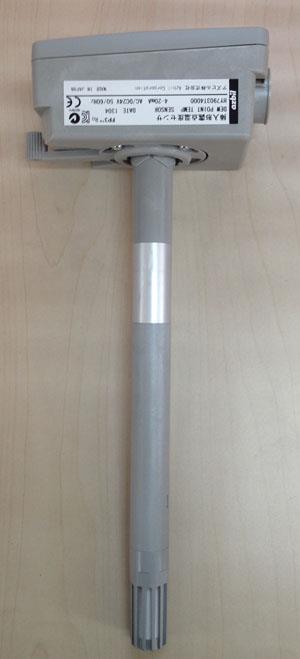

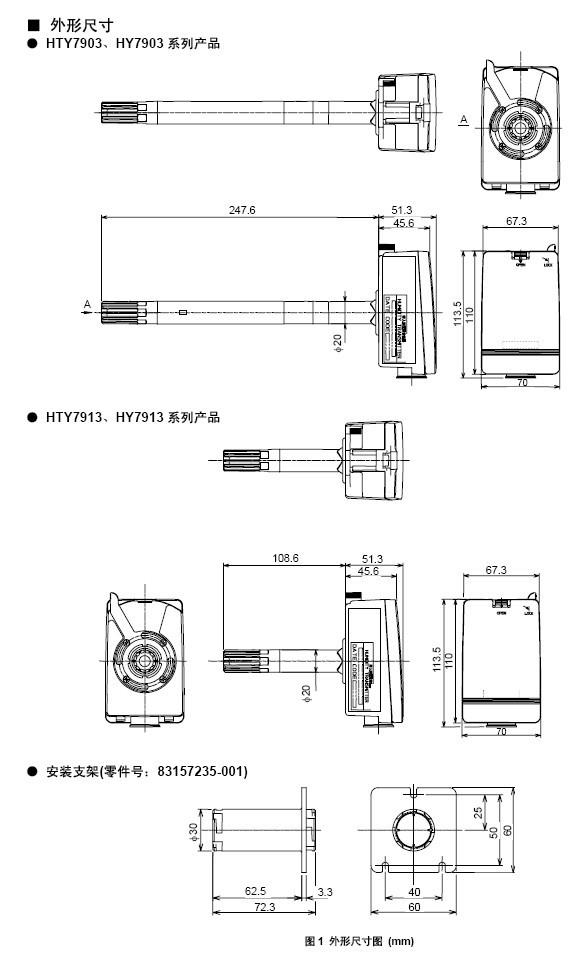

HY7023T1000 插入行温度传感器图片及尺寸图

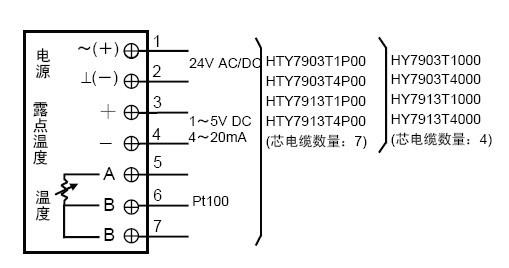

HY7023T1000 插入行温度传感器接线图
