山武温度传感器

HY7913T6000 插入型露点温度传感器HTY79X3T 系列产品是一种高精度，可信赖的传感器。本系列产品在其温度检测元件中使用了Pt100 铂测温电阻(JIS C1604 A 级，相当于IEC60751: 95 A 级)，在露点温度检测元件中使用了高分子电容式湿度检测元件(由本公司研发的FP3)。由于检测范围广，稳定性高，可用于一般楼宇空调机的风管、试验箱内部以及室外空气检测等各种工业用途。

HY7913T6000 插入型露点温度传感器特点
1) 能进行范围广、精度高的露点温度测量。
2) 耐环境性强。
3) 优越的长期稳定性。
4) 反应快，重复性高。
5) 采用了能以即插式进行装卸的专用支架，所以向风管、试验箱上安装时简便易行。
6) 外壳部分采用防尘、防溅(IP54)构造。
7) CE标识认证产品：HTY79X3T和HY79X3T系列产品


HY7913T6000 插入型露点温度传感器项目规格
测量范围 温度 －20～60°C
露点温度 －40～60°C DP (－20～60°C) (不结露)
输出信号 温度 100Ω/0°C
露点温度 HTY79X3T1、HY79X3T1系列产品：
1～5 V DC (在-40°C～60°C DP范围，为线性)
(所连接的控制器的输入阻抗：不低于10 kΩ)
HTY79X3T4、HY79X3T4系列产品：
4～20 mA DC (在-40°C～60°C DP范围，为线性)
(最大允许负载：不高于300 Ω)
HTY79X3T6、HY79X3T6系列产品：
0～10 V DC (在-40°C～60°C DP范围，为线性)
(所连接的控制器的输入阻抗：不低于10 kΩ)
检测精度 温度 ±0.3°C (在－20～60°C范围)(Pt100元件)
露点温度 ±1°C DP (在30～90%RH范围，为25°C)
±2.5°C DP (在30～90%RH范围，为－5～60°C)
时间常数 温度 不超过4min
(风速为2m/s时) 露点温度 不超过1min (温度不变的情况下)
额定运行条件 极端运行条件 运输保存条件
温度测量 温度范围 －20～60°C －30～70°C
湿度范围 0～100%RH
(不结露)
5～95%RH
(不结露)
露点温度 温度范围 －20～60°C －30～70°C
测量 湿度范围 10～100%RH
(不结露)
0～100%RH
(不结露)
5～95%RH
(不结露)
振动 4.9m/s2(10~150Hz) 9.8m/s2(10~150Hz)
(处于包装状态)
工作环境条件
风速 极端运行条件：0～15m/s －
电源电压 24V AC ＋10、－15 %(50/60Hz)、DC24V±10%
功率 HTY79X3T1、HY79X3T1系列产品(输出：1-5V)：
HTY79X3T4、HY79X3T4系列产品(输出：4-20 mA)：
HTY79X3T6、HY79X3T6系列产品(输出：0-10V)：
0.7 VA (24 V AC时) / 600 mW (24 V DC时)
1.4 VA (24 V AC时) / 1200 mW (24 V DC时)
0.7 VA (24 V AC时) / 600 mW (24 V DC时)
耐电压 在500V AC的情况下，1min的电流泄漏量不超过1mA(外壳-端子之间)
绝缘电阻 500V DC，不低于20MΩ(外壳-端子之间)
防护等级 外壳：防尘防溅(IP54)
(在使用指定的防水压盖部分和多芯电缆时，或者在对指定的电线管进行接线时。)
安装 风管、试验箱、百叶箱(用于专用安装支架)
连接 端子板连接
主要部分材质、颜色 外壳部分：含有20%GF的聚碳酸酯树脂，灰色(相当于DIC-651)
过滤器盖：改良PPE树脂，灰色(相当于DIC-651)
质量 约250g(7903系列产品) 约220g(7913系列产品)
附件 无
另购配件 83157235-001 安装支架(填料、安装孔的指示标签、附带M4螺丝)
83157240-004 电线管安装组件(适用电缆外径：φ11mm～φ14mm)
83104098-004 密封接口(电缆外径：φ10.5mm～φ14.5mm)
DY8000A1001 室外型传感器屏蔽
DY3002A1005 百叶箱型传感器安装支架(L型支架)
保养型另购配件 83162945-003 过滤器装置(过滤器、过滤器盖)

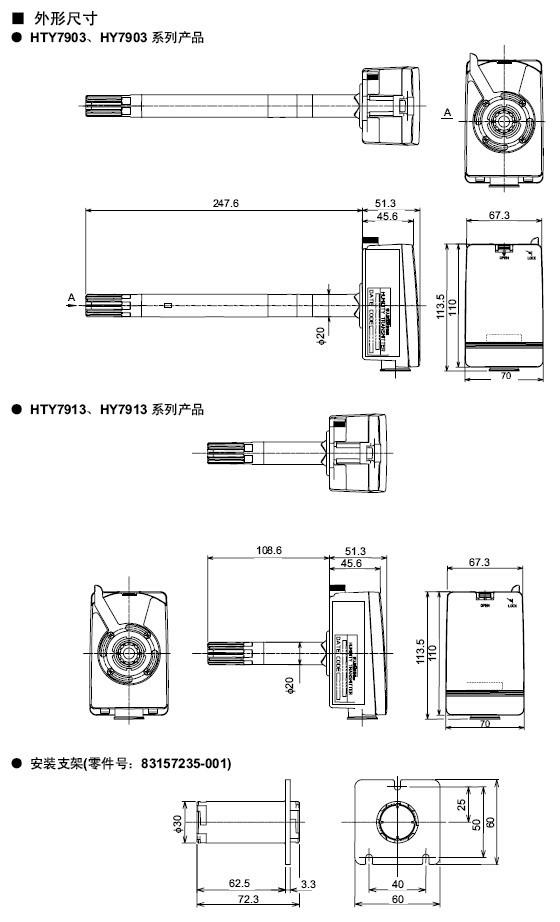

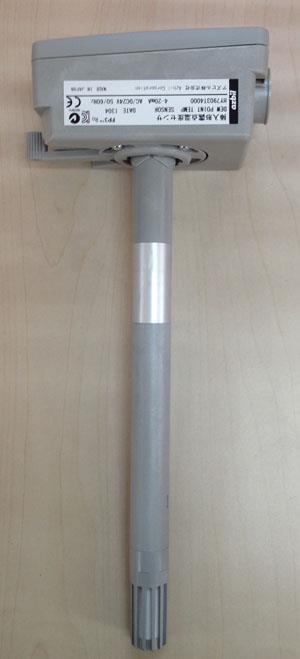

HY7913T6000 插入型露点温度传感器图片及尺寸图

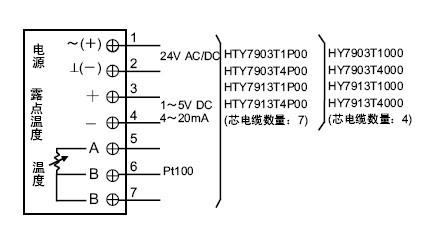

HY7913T6000 插入型露点温度传感器接线图
