山武温度传感器

HTY7913T1300    HTY7913T1P00插入型露点温度传感器HTY79X3T 系列产品是一种高精度，可信赖的传感器。本系列产品在其温度检测元件中使用了Pt100 铂测温电阻(JIS C1604 A 级，相当于IEC60751: 95 A 级)，在露点温度检测元件中使用了高分子电容式湿度检测元件(由本公司研发的FP3)。由于检测范围广，稳定性高，可用于一般楼宇空调机的风管、试验箱内部以及室外空气检测等各种工业用途。

HTY7913T1300    HTY7913T1P00插入型露点温度传感器特点
1) 能进行范围广、精度高的露点温度测量。
2) 耐环境性强。
3) 优越的长期稳定性。
4) 反应快，重复性高。
5) 采用了能以即插式进行装卸的专用支架，所以向风管、试验箱上安装时简便易行。
6) 外壳部分采用防尘、防溅(IP54)构造。
7) CE标识认证产品：HTY79X3T和HY79X3T系列产品

HTY7913T1300    HTY7913T1P00插入型露点温度传感器型号

HTY7903T1P00 露点温度 (1-5 V) + 温度 (Pt100) 长
HTY7903T4P00 露点温度 (4-20 mA) + 温度 (Pt100) 长
HTY7903T6P00 露点温度 (0-10 V) + 温度 (Pt100) 长
HTY7913T1P00 露点温度 (1-5 V) + 温度 (Pt100) 短
HTY7913T4P00 露点温度 (4-20 mA) + 温度 (Pt100) 短
HTY7913T6P00 露点温度 (0-10 V) + 温度 (Pt100) 短
HY7903T1000 露点温度 (1-5 V) 长
HY7903T4000 露点温度 (4-20 mA) 长
HY7903T6000 露点温度 (0-10 V) 长
HY7913T1000 露点温度 (1-5 V) 短
HY7913T4000 露点温度 (4-20 mA) 短
HY7913T6000 露点温度 (0-10 V) 短

HTY7913T1300    HTY7913T1P00插入型露点温度传感器项目规格
测量范围 温度 －20～60°C
露点温度 －40～60°C DP (－20～60°C) (不结露)
输出信号 温度 100Ω/0°C
露点温度 HTY79X3T1、HY79X3T1系列产品：
1～5 V DC (在-40°C～60°C DP范围，为线性)
(所连接的控制器的输入阻抗：不低于10 kΩ)
HTY79X3T4、HY79X3T4系列产品：
4～20 mA DC (在-40°C～60°C DP范围，为线性)
(最大允许负载：不高于300 Ω)
HTY79X3T6、HY79X3T6系列产品：
0～10 V DC (在-40°C～60°C DP范围，为线性)
(所连接的控制器的输入阻抗：不低于10 kΩ)
检测精度 温度 ±0.3°C (在－20～60°C范围)(Pt100元件)
露点温度 ±1°C DP (在30～90%RH范围，为25°C)
±2.5°C DP (在30～90%RH范围，为－5～60°C)
时间常数 温度 不超过4min
(风速为2m/s时) 露点温度 不超过1min (温度不变的情况下)
额定运行条件 极端运行条件 运输保存条件
温度测量 温度范围 －20～60°C －30～70°C
湿度范围 0～100%RH
(不结露)
5～95%RH
(不结露)
露点温度 温度范围 －20～60°C －30～70°C
测量 湿度范围 10～100%RH
(不结露)
0～100%RH
(不结露)
5～95%RH
(不结露)
振动 4.9m/s2(10~150Hz) 9.8m/s2(10~150Hz)
(处于包装状态)

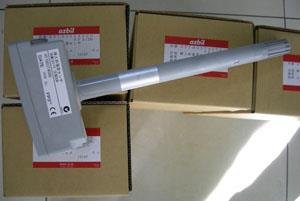

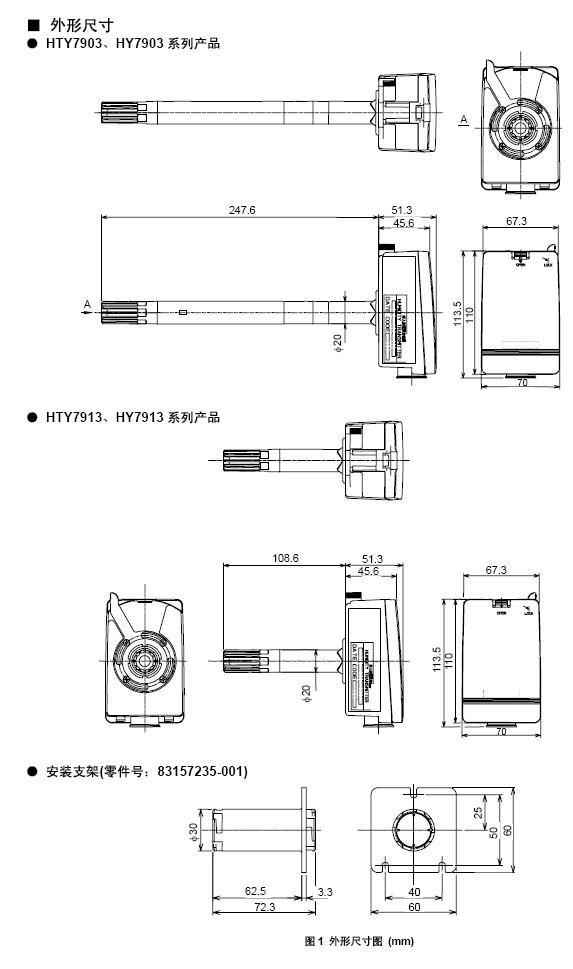

HTY7913T1300    HTY7913T1P00插入型露点温度传感器图片及尺寸图

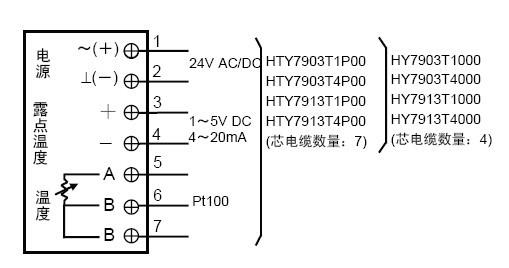

HTY7913T1300    HTY7913T1P00插入型露点温度传感器接线图
