山武温度传感器

TY7830B2015    TY7830B2020管道温度传感器

TY7830B2015    TY7830B2020管道温度传感器项目规格
检测范围 -50～200℃
检测流体·气体 根据保护管的材质而有所不同，请参考后述的
腐蚀性比较表。
检测精度 ±(0.15+0.002|t|)℃ t:检测温度
时间常数 TY7830A～F, J, K, TY7831A～F, J, K
(焊接管):约50秒(搅拌水中)
TY7830G, H, M, N, TY7831G, H, M, N,
TY7832G, H, M, N(空管):约20秒(搅拌水中)
额定电流 1mA
接线 3线/6线
耐压 螺纹连接 : 1.47MPa
法兰连接 : JIS20k
绝缘阻抗 DC500V时 20MΩ以上
耐电电压 AC500V 1min时漏电1mA以下
端子箱材质 铝合金
适用流速 插入长度150～300mm 4m/s以下
插入长度150～400mm 2.5m/s以下
插入长度150～2,000mm 0.3m/s以下
(蓄热槽等几乎没有流速的场所)
注)因安装方法和插入长度不同，适用流速也
会有差异。请参照后述的安装条件来决定
适用流速和插入长度。

插入长度 D1 D2
150 φ12 φ9.6
TY7830A～F、 160～400 φ17.3 φ12.5
TY7831A～F 410～2000 φ12 φ9.6

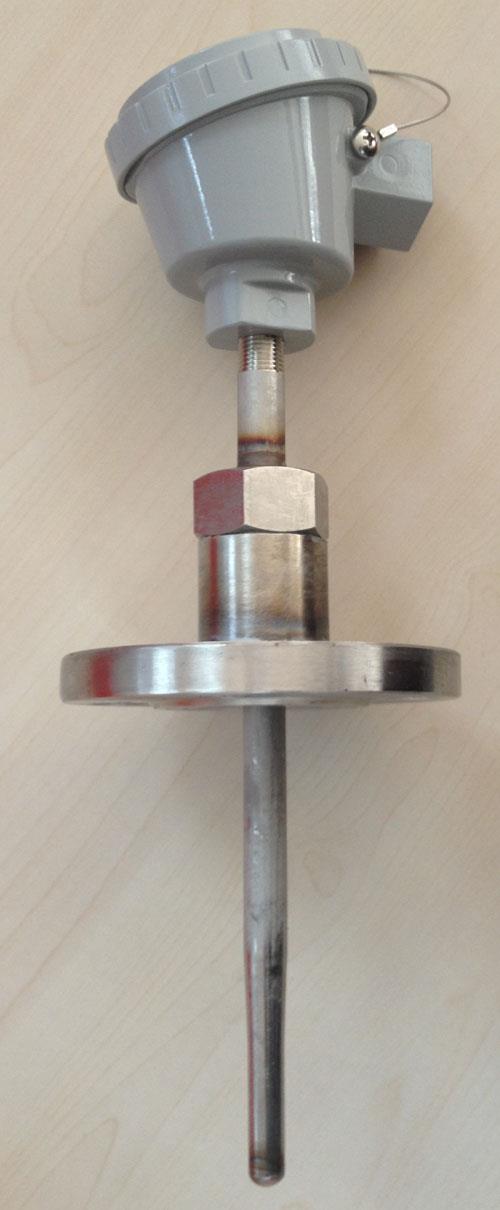

TY7830B2015    TY7830B2020管道温度传感器图片
