山武温度传感器

TY7830E1025   TY7830E1030配管温度检测器(TY783)具有Pt100铂测温电阻(JISC1604A级)的输出特性，与Pt100输入的各种电子式仪表组合，可广泛应用于配管、水箱内或热交换器内部等各种流体进行温度控制及其显示、记录。另外，还可用作风管等内部温度检测器。
TY7830E1025   TY7830E1030配管温度检测器项目规格
检测范围 -50～200℃
检测流体·气体 根据保护管的材质而有所不同，请参考后述的
腐蚀性比较表。
检测精度 ±(0.15+0.002|t|)℃ t:检测温度
时间常数 TY7830A～F, J, K, TY7831A～F, J, K
(焊接管):约50秒(搅拌水中)
TY7830G, H, M, N, TY7831G, H, M, N,
TY7832G, H, M, N(空管):约20秒(搅拌水中)
额定电流 1mA
接线 3线/6线
耐压 螺纹连接 : 1.47MPa
法兰连接 : JIS20k
绝缘阻抗 DC500V时 20MΩ以上
耐电电压 AC500V 1min时漏电1mA以下
端子箱材质 铝合金
适用流速 插入长度150～300mm 4m/s以下
插入长度150～400mm 2.5m/s以下
插入长度150～2,000mm 0.3m/s以下
(蓄热槽等几乎没有流速的场所)
注)因安装方法和插入长度不同，适用流速也
会有差异。请参照后述的安装条件来决定
适用流速和插入长度。

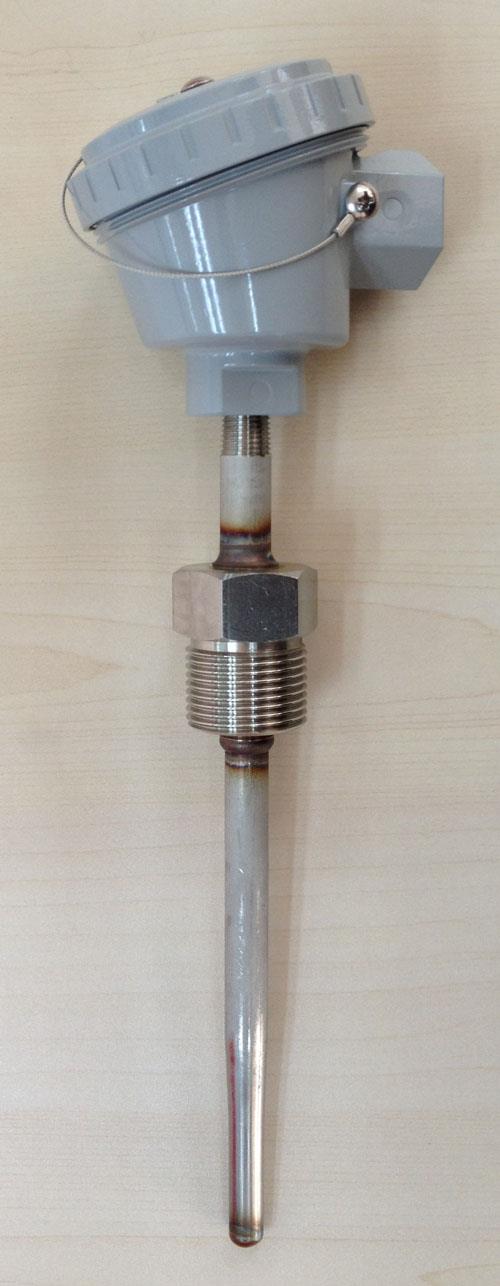

TY7830E1025   TY7830E1030配管温度检测器图片
