山武温湿度传感器

HTY7843D1100   HTY7843D4400插入型温湿度传感器HTY78X3 系列产品是一种高精度，可信赖的传感器。本系列产品在其温度检测元件中使用了Pt100 铂测温电阻(JIS*1 C1604 A 级，相当于IEC60751：95 A 级)，在湿度检测元件中使用了高分子电容式湿度检测元件(由本公司研发的FP3*2)。由于检测范围广，稳定性高，可用于一般楼宇空调机的风管、试
验箱内部以及室外空气检测等各种工业用途。
HTY7843D1100   HTY7843D4400插入型温湿度传感器特点
(1) 能进行范围广、精度高的露点温度测量。
(2) 耐环境性强。
(3) 优越的长期稳定性。
(4) 反应快，重复性高。
(5) 采用了能以即插式进行装卸的专用支架，所以向风管、试验箱上安装时简便易行。
(6) 外壳部分采用防尘、防溅(IP54)构造。
(7) TY78X3Z系列产品的探头部分采用了无过滤器的防固体、防溅构造，所以无需对过滤器进行维修。
(8) CE 标识认证产品： HTY78X3T 、HTY78X3Z 、TY78X3T、TY78X3Z、HY78X3T、HY78X3Z等系列产品符合CE标记的所有现行认证标准。

型 号 内 容 插入部分
HTY7803T1P00 湿度 (1-5 V) + 温度 (Pt100) 长
HTY7803T4P00 湿度 (4-20 mA) + 温度 (Pt100) 长
HTY7803T6P00 湿度 (0-10 V) + 温度 (Pt100) 长
HTY7803D4400 2线式：湿度 (4-20 mA) + 温度 (4-20 mA) 长
HTY7813T1P00 湿度 (1-5 V) + 温度 (Pt100) 短
HTY7813T4P00 湿度 (4-20 mA) + 温度 (Pt100) 短
HTY7813T6P00 湿度 (0-10 V) + 温度 (Pt100) 短
HTY7813D4400 2线式：湿度 (4-20 mA) + 温度 (4-20 mA) 短
TY7803Z0P00 温度 (Pt100) 长
TY7803D0400 2线式：温度 (4-20 mA) 长
TY7813Z0P00 温度 (Pt100) 短
TY7813D0400 2线式：温度 (4-20 mA) 短
HY7803T1000 湿度 (1-5 V) 长
HY7803T4000 湿度 (4-20 mA) 长
HY7803T6000 湿度 (0-10 V) 长
HY7803D4000 2线式：湿度 (4-20 mA) 长
HY7813T1000 湿度 (1-5 V) 短
HY7813T4000 湿度 (4-20 mA) 短
HY7813T6000 湿度 (0-10 V) 短
HY7813D4000 2线式：湿度 (4-20 mA) 短
AI-5961C
4
■ 规 格 (1/2)
HTY7843D1100   HTY7843D4400插入型温湿度传感器项目规格
测量范围 温度 －20～60℃
湿度 0～100%RH(不结露)
温度 HTY78X3T/TY78X3Z系列产品
100Ω/0℃
HTY/TY78X3D系列产品
4～20mADC、2线式(在－20～60°C范围，为线性)(允许负载不超过500Ω)
输出信号
湿度 HTY78X3T1、HY78X3T1系列产品：
1～5VDC(在0～100％RH范围，为线性)(所连接的控制器的输入阻抗：不低于10 kΩ)
HTY78X3T4、HY78X3T4系列产品：
4～20mADC(在0～100％RH范围，为线性)(最大允许负载：不高于300 Ω)
HTY78X3T6、HY78X3T6系列产品：
0～10VDC(在0～100%RH范围，为线性)(所连接的控制器的输入阻抗：不低于10 kΩ)
HTY78X3D、HY78X3D系列产品：
4～20mADC、2线式(在0～100％RH范围，为线性)(最大允许负载：不高于500Ω)
温度 HTY78X3T、TY78X3Z系列产品：±0.3°C(在－20～60°C范围)(Pt100元件)
HTY78X3D、TY78X3D系列产品：±0.3°C(在15～35℃范围)/±0.5°C(在0～50°C范围)
检测精度
湿度 ±3%RH(在30～70%RH范围，25°C)
±5%RH(在20～80%RH范围，15～35°C)
温度 TY78X3Z系列产品：不超过1min
HTY78X3T系列产品：不超过4min
HTY78X3D/TY78X3D系列产品：不超过4min
时间常数
(风速为2m/s时)
湿度 不超过1min(温度不变的情况下)
额定运行条件 极端运行条件 运输保存条件
温度测量 温度范围 －20～60°C －30～70°C
湿度范围 0～100％RH(不结露) 5～95％RH(不结露)
湿度测量 温度范围 －5～55°C －20～60°C －30～70°C
湿度范围 0～100％RH(不结露) 5～95％RH(不结露)
振动 4.9m/s2(10～150Hz) 9.8m/s2 (10～150Hz)
(处于包装状态)
工作环境条件
风速 极端运行条件：0～15m/s －
电源电压 HTY78X3T、HY78X3T系列产品：24 V AC +10/-15 % (50 Hz/60 Hz)、24 V DC ±10 %
HTY78X3D、HY78X3D、TY78X3D系列产品：24 V DC ±10 %
功率 HTY78X3T1、HY78X3T1系列产品(输出：1-5V)：
HTY78X3T4、HY78X3T4系列产品(输出：4-20mA)：
HTY78X3T6、HY78X3T6系列产品(输出：0-10V)：
HTY78X3D、HY78X3D、TY78X3D系列产品：
0.23VA(24V AC时) / 170mW(24V DC时)
1.0VA(24V AC时) / 800mW(24V DC时)
0.23VA(24V AC时) / 170mW(24V DC时)
550mW(24VDC时)(平均每个接点的输出：4-20mA )
耐电压 在500V AC的情况下，1min的电流泄漏量不超过1mA(外壳-端子之间)
绝缘电阻 500V DC，不低于20MΩ(外壳-端子之间)
防护等级 外壳：防尘防溅(IP54)(在使用指定的防水压盖部分和多芯电缆时，或者在对指定的电线管进行接线时。)
此外，TY78X3Z系列产品的探头部分：IP24(防止不小于φ12 mm的固体物，并且防溅)
安装 风管、试验箱、百叶箱(用于专用安装支架)
连接 端子板连接

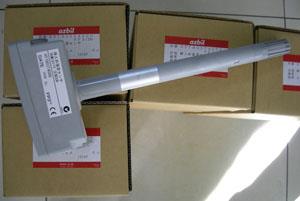

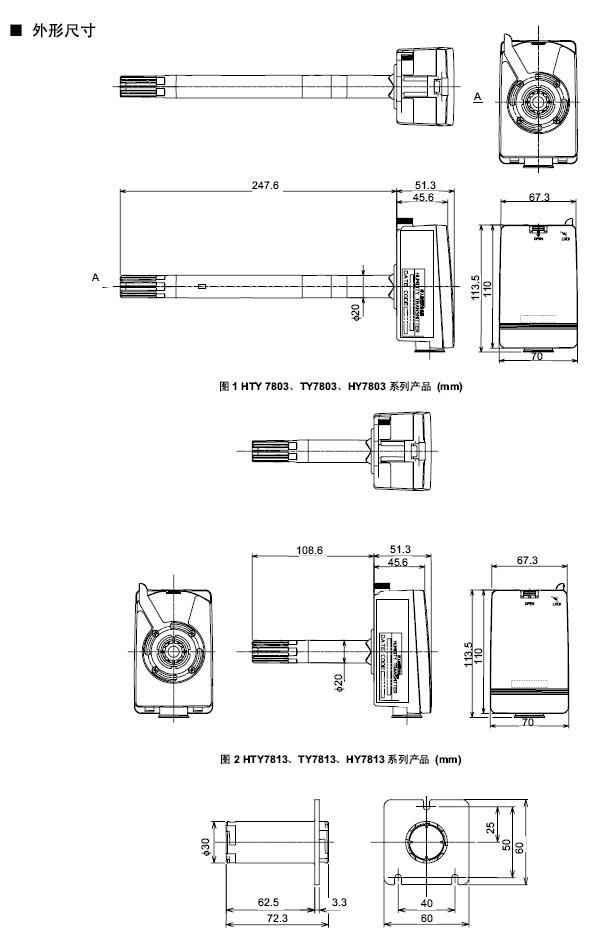

HTY7843D1100   HTY7843D4400插入型温湿度传感器图片及尺寸图

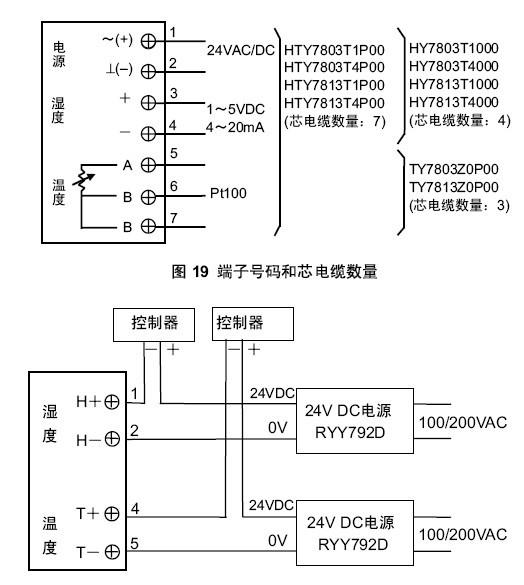

HTY7843D1100   HTY7843D4400插入型温湿度传感器接线图
